Котлы серии Е (ДЕ) до 1.4 МПа

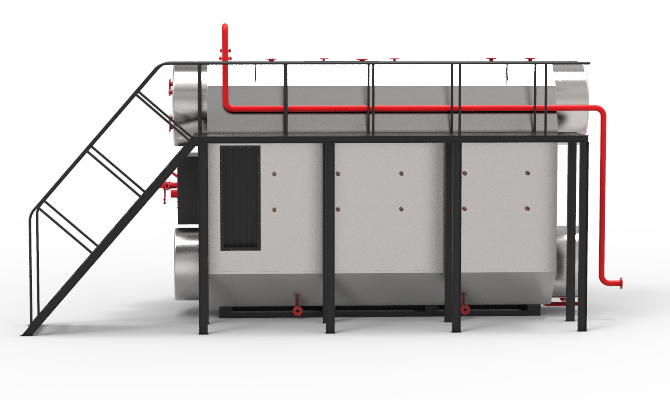

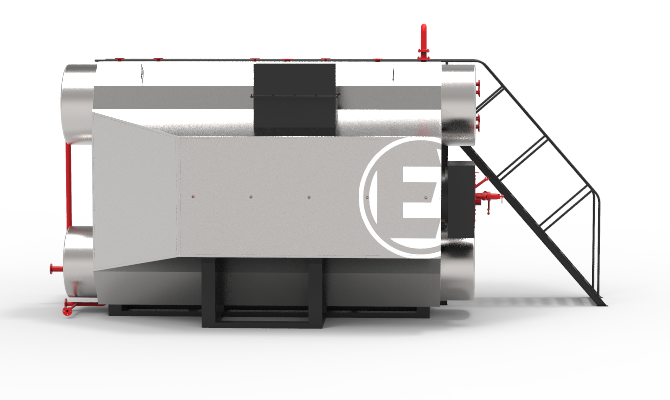

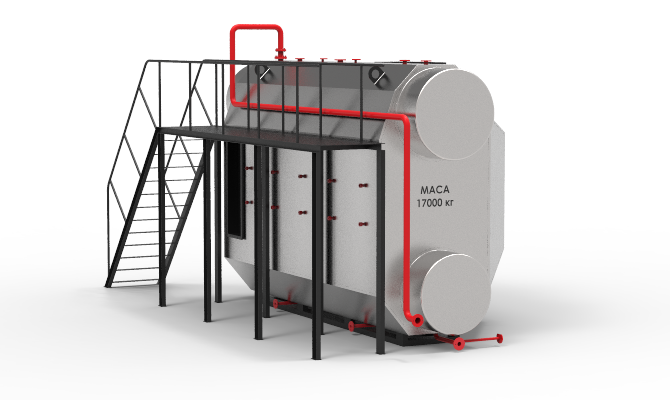

Двухбарабанные вертикальные водотрубные котлы серии Е (ДЕ) выпускаются номинальной паропроизводительностью 2,5; 4,0; 6,5; 10; 16,25 т / час. Котлы рассчитаны для работы на мазуте, дизтопливе и природном газе.
|
Показатели |
Е(ДЕ)-2,5-1,4 ГМ |
Е(ДЕ)-4,0-1,4 ГМ |
Е(ДЕ)-6,5-1,4 ГМ |
Е(ДЕ)-10-1,4 ГМ |
Е(ДЕ)-16-1,4 ГМ |
Е(ДЕ)-25-1,4 ГМ |
|
Паропроизводительность, т/ч |
2,5 |
4,0 |
6,5 |
10 |
16 |
25 |
|
Рабочее давление пара, МПа (кгс/см2) |
1,3 (13) |
|||||
|
Расчетное топливо, |
Газ , мазут |
|||||
|
Расчетный расход топлива, м3/ч, кг/ч |
210 |
325,6 |
470 |
820 |
1312 |
1850 |
|
Расчетный расход топлива , кг/ч |
190 |
278 |
425 |
702 |
1123 |
1685 |
|
КПД, %, не менее |
93-91 |
|||||
|
Температура питательной воды, °С |
50 |
50 |
100 |
100 |
100 |
100 |
|
Длина, мм, не более |
4880 |
4880 |
6000 |
8937 |
10841 |
12000 |
|
Ширина, мм, не более |
3820 |
3820 |
3250 |
3850 |
3960 |
4200 |
|
Высота, мм, не более |
3600 |
3600 |
3750 |
4217 |
4600 |
4720 |
|
Масса котла, кг, не более |
8800 |
9340 |
17000 |
21000 |
27000 |
29000 |
