Котлы серии Е на альтернативных видах топлива

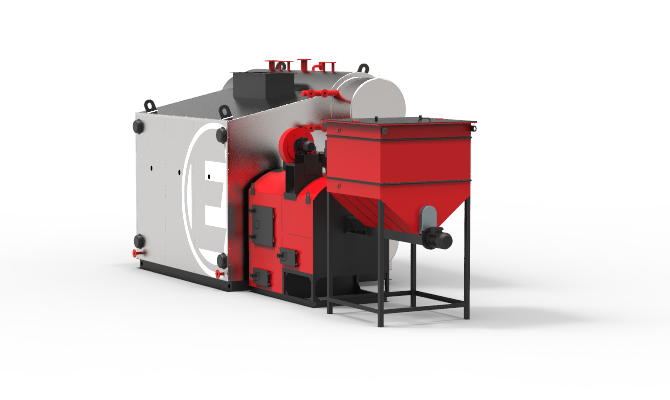

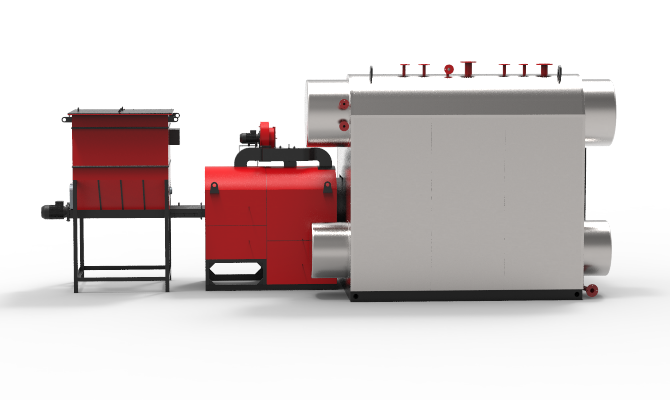

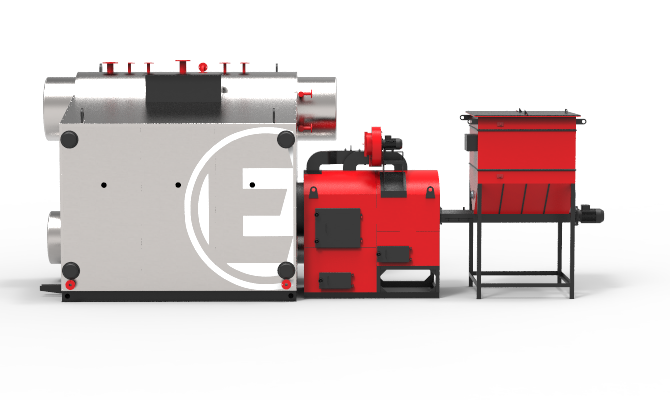

Котел серии Е с предтопком САС относится к типу вертикально-водотрубных двухбарабанных котлов с естественной циркуляцией, рассчитанный для работы на альтернативном виде топлива. Предназначается для выработки насыщенного пара рабочим давлением 0,8 и 1,3 МПа для технологических и бытовых нужд предприятий промышленности и сельского хозяйства. Конструкция трубной системы котла рассчитана на кратковременное давление в топке до 3000 Па и разрежения в топке до 400 Па. Для сжигания альтернативного вида топлива применяют предтопок, топливо в который поступает из топливного бункера с помощью шнека. Сгорания происходит в предтопку, после чего в топочный объем котла поступают продукты сгорания высокой температуры (1000-1200 ° С), теплота которых используется для генерации пара необходимых параметров. Дополнительно предусмотрена система очистки конвективной части котла через специальные люки и с помощью системы обдувки.

Показатели

ДКВР-6,5-23

ДКВР-10-23

ДКВР-20-23

ДКВР-10-39

Номинальная паропроизводительность, т/ч

6,5

10

20

10

Температура пара,°С

221

221

221

250

Рабочее давление, МПа (кгс/см²),
не более

2,3 (23)

2,3 (23)

2,3 (23)

3,9 (39)

Расчетное топливо

газ, мазут, уголь

газ, мазут, уголь

газ, мазут, уголь

газ, мазут, уголь

КПД, %, не менее

83,1

83,5

83,6

78,7

Длина, мм, не более

8526

8760

11500

10730

Ширина, мм, не более

4695

5830

5970

5450

Высота, мм, не более

5330

7260

7660

5625
