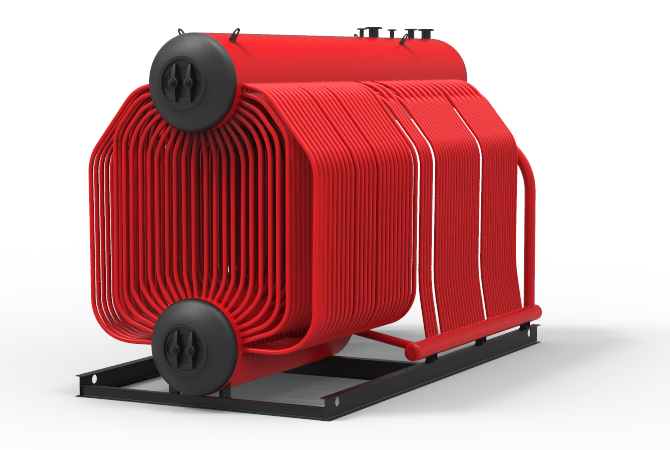

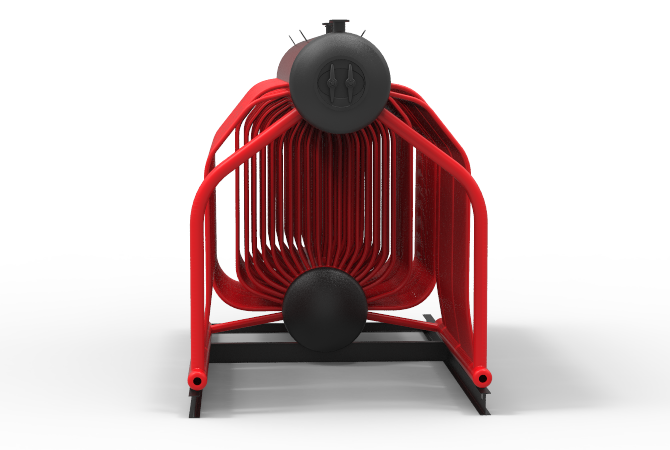

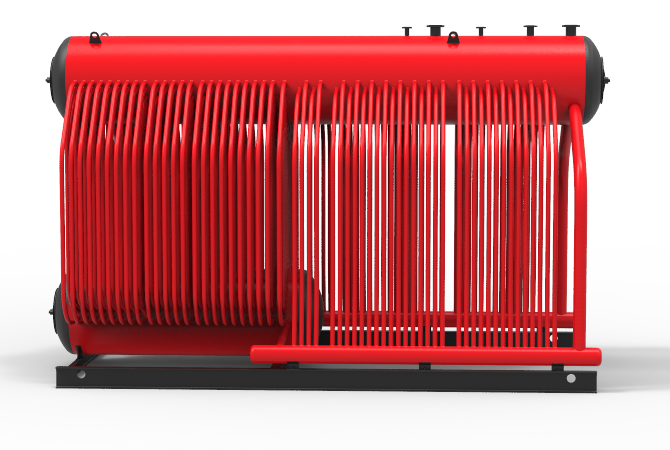

Котлы ДКВр до 1,3 МПа
Котлы серии ДКВр производятся паропроизводительностью 4; 6,5; 10 и 20 тонн пара в час. В зависимости от сжигаемого топлива каждый котел оснащается соответствующим топочным устройством. Изготавливаются блоком или россыпью. Предназначены для выработки насыщенного или перегретого пара, используемого для технических целей промышленных предприятий, отопления вентиляции объектов промышленного назначения.
|
Показатели |
ДКВр-4-13 |
ДКВр-6,5-13 |
ДКВр-10-13 |
ДКВр-20-13 |
|
Номинальная паропроизводительность, т/ч |
4,0 |
6,5 |
10 |
20 |
|
Температура пара,°С |
194 |
194 |
194 |
194 |
|
Рабочее давление пара, МПа (кгс/см2), не более |
1,3 (13) |
1,3 (13) |
1,3 (13) |
1,3 (13) |
|
Расчетное топливо |
газ, мазут, уголь |
газ, мазут, уголь |
газ, мазут, уголь |
газ, мазут, уголь |
|
Расчетный расход топлива, при номинальной нагрузке (газ, м3/ч), не более |
297 |
444 |
740 |
1470 |
|
Расчетный расход топлива, при номинальной нагрузке (мазут, кг/ч), не более |
281 |
420 |
700 |
1400 |
|
Расчетный расход топлива, при номинальной нагрузке (уголь, кг/ч), не более |
450 |
726 |
1100 |
2290 |
|
КПД (газ), %, не менее |
90 |
91 |
91 |
92 |
|
КПД (мазут), %, не менее |
88,8 |
89,5 |
89,5 |
90 |
|
КПД (уголь), %, не менее |
82,1 |
83,1 |
83,6 |
83,6 |
|
Длина, мм, не более |
7203 |
8526 |
8850 |
11500 |
|
Ширина, мм, не более |
4590 |
4695 |
5830 |
5970 |
|
Высота, мм, не более |
5018 |
5530 |
7100 |
7660 |
|
Масса котла, не более, (твердое топливо) |
8170 |
12 025 |
16 349 |
43 419 |
|
Масса котла кг, не более (газ, мазут) |
8876 |
11206 |
15396 |
44634 |
