Серия NOVANTA-CINQUECENTO [480 - 8000 кВт] ( HR91A, HR92A, HR93A, HR512A, HR515A, HR520A, HR525A )

Комбинированные газо-дизельные горелки серии NOVANTACINQUECENTO, оснащенные устройствами для прогрессивного или модулирующего регулирования, представляют собой апофеоз всего нашего опыта, накопленного в области применения горелочных устройств средней и большой мощности (до 8000 кВт). Как и все другие модели, которые используют два вида топлива, на горелках этой серии прекрасно интегрирована автоматика работы горелки на газе с автоматикой, вступающей в действие при работе горелки на дизельном топливе, это является возможным, благодаря комплектации горелки автономным двигателем для управления насосом дизельного топлива. При работе горелки на природном газе, двигатель, который приводит в действие дизельный насос, не работает.

Горелки оснащены головками сгорания, которые способны образовывать пламя рассеянного типа с высокой степенью излучения при использовании газа, и противопоточной форсункой, которая позволяет регулятору, который изменяет давление топлива на обратном его ходе, а значит и его расход, достигать диапазон регулирования с соотношением 1:3.

Встроенный электрощит с мнемосхемой, с установленным на нем электронным блоком контроля пламени, позволяет визуализировать разные фазы работы горелки и аварийные сигналы.

Система защиты пламени гарантируется за счет наличия фотоэлемента на ультрафиолетовых лучах.

Технические характеристики

Тип Модель Мощность кВт
мин. макс.
Электрическое
питание
Двигатель вентилятора кВт Двигатель насоса кВт Присоединительные размеры по газу
HR91A MG.xx.S.RU.A.1.xx 480 2.670 230/400V 3N ac 4 1.1 2” – DN65 – 80 – 100
HR92A MG.xx.S.RU.A.1.xx 480 3.050 230/400V 3N ac 5.5 1.1 2” – DN65 – 80 – 100
HR93A MG.xx.S.RU.A.1.xx 550 4.100 230/400V 3N ac 7.5 1.1 2” – DN65 – 80 – 100
HR512A MG.xx.S.RU.A.1.xx 600 4.500 230/400V 3N ac 9.2 1.1 2” – DN65 – 80 – 100
HR515A MG.xx.S.RU.A.1.xx 770 5.200 230/400V 3N ac 11 1.5 2” – DN65 – 80 – 100
HR520A MG.xx.S.RU.A.1.xx 1.000 6.400 230/400V 3N ac 15 1.5 2” – DN65 – 80 – 100
HR525A MG.xx.S.RU.A.1.xx 2.000 8.000 400V 3N ac 18,5 3 DN65 – 80 – 100

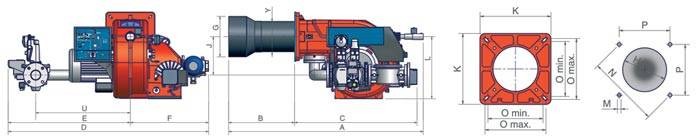

Габаритные размеры

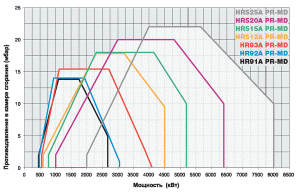

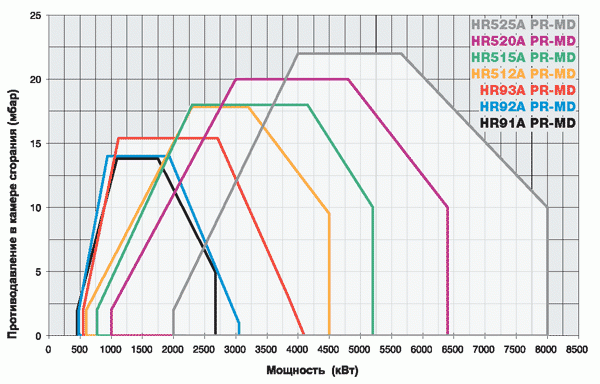

Рабочие поля

ДОКУМЕНТАЦИЯ

Инструкция HR91-525A:Скачать

Инструкция HR91-525A LPG:Скачать

Инструкция HR91-525A LMV2x:Скачать
