Серия IDEA [65 - 570 кВт] ( NG280 - NG350 (240) - NG400 - NG550 )

С внедрением в производство новой серии горелок IDEA, фирма CIB UNIGAS предлагает на рынке горелки малой и средней мощности с новым решением с точки зрения эстетики и функциональности.

Эти новые горелки, являющиеся наиболее мощными в новой серии IDEA, отличаются высокими эксплуатационными качествами и широким диапазоном работы даже при наличии высокого аэродинамического сопротивления в камере сгорания. В частности, на моделях NG350 и 400 используется сопло в исполнении «Модулируемое», которое позволяет использовать его как в качестве стандартного, так и длинного.

Полная гамма горелок всей серии является результатом внимательной политики инвестиций, выделяемых для изысканий новых передовых технологических решений. Особенная геометрическая форма дроссельного клапана была специально разработана для достижения линейной пропорции между углом раскрытия и расходом, обеспечивая, тем самым, нарастание нормального и эффективного по всему полезному объему горения. Горелка, во всех своих модификациях, характеризуется некоторыми полезными функциональными доработками: например, быстро подключаемые к линии питания штепсельные вилки, механические компоненты, установленные на опорной плите горелки, к тому же съемной, что обеспечивает, в случае техобслуживания, легкий доступ ко всем компонентам; возможность отбора давления в камере сгорания, присоединительный фланец уменьшенной толщины, позволяющий уложиться в определенные габаритные размеры. Положение головки сгорания регулируется с помощью градуированного штифта. Кроме того, газовая рампа, с соответствующими соединительными терминалами, может быть смонтирована как с левой стороны горелки, так и с правой.

Технические характеристики

Тип Модель Мощность кВт
мин. макс.
Электрическое
питание
Двигатель вентилятора кВт Присоединительные размеры по газу
NG280 M-.TN.x.xx.A.0.xx 95 300 230V 1N ac 0,25 1” – 1“1⁄4 – 1“1⁄2
NG280 M-.AB.x.xx.A.0.xx 65 300 230V 1N ac 0,25 1” – 1“1⁄4 – 1“1⁄2
NG350 M-.TN.M.xx.A.0.xx 115 330 230V 1N ac 0,37 1” – 1“1⁄4 – 1“1⁄2
NG350 M-.PR.M.xx.A.0.xx 80 330 230V 1N ac 0,37 1” – 1“1⁄4 – 1“1⁄2
NG400 M-.TN.M.xx.A.0.xx 185 420 230V 1N ac 0,45 1” – 1“1⁄4 – 1“1⁄2 – 2”
NG400 M-.PR.M.xx.A.0.xx 115 420 230V 1N ac 0,45 1” – 1“1⁄4 – 1“1⁄2 – 2”
NG550 M-.TN.x.xx.A.0.xx 245 570 230V 1N ac 0,62 1“1⁄4 – 1“1⁄2 – 2”
NG550 M-.PR.x.xx.A.0.xx 160 570 230V 1N ac 0,62 1“1⁄4 – 1“1⁄2 – 2”

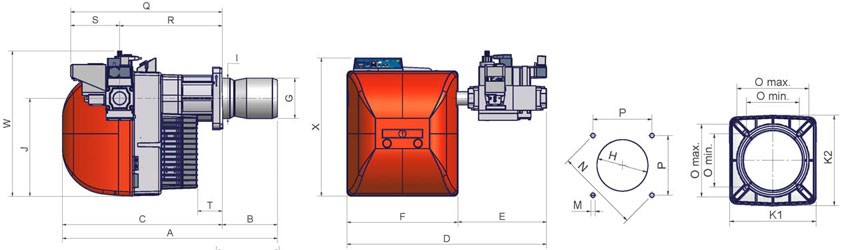

Габаритные размеры

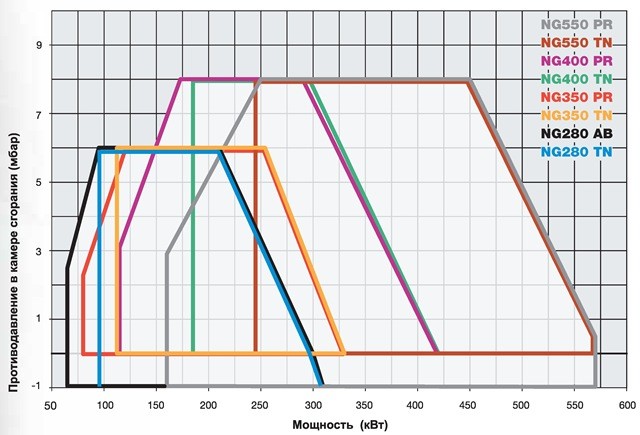

Рабочие поля

ДОКУМЕНТАЦИЯ

Инструкция NG280 – NG400:Скачать

Инструкция NG550:Скачать

Инструкции NG280-NG400 LMV2x-3x:Скачать

Инструкция NG550 LMV2x:Скачать
