Короткопламенные. Серия NOVANTA-CINQUECENTO [480 - 8.000 кВт] ( R91, R92, R93, R515, R525 )

Эти горелки были разработаны для применения на котлах с очень короткой камерой сгорания, в которых стенки котла или трубные пучки находятся в непосредственной близи к пламени. Пламя было разделено на четыре головы сгорания, благодаря чему было достигнуто значительное укорочение длины пламени. При этом характеристики горелки остаются неизменными:

– Выдаваемая мощность;

– Модуляция пламени (там, где она предусмотрена);

– Соотношение модуляции;

– Простота в наладке;

– Качественное горение;

– Регулировка может быть как механического типа, так и электронного.

Технические характеристики

Тип Модель Мощность кВт
мин. макс.
Электрическое
питание
Двигатель вентилятора кВт Присоединительные размеры по газу
R91 M-.xx.S.RU.VS.1.xxx 480 2.670 230/400V 3N ac 4,0 2” – DN65 – 80 – 100
R92 M-.xx.S.RU.VS.1.xxx 480 3.050 230/400V 3N ac 5,5 2” – DN65 – 80 – 100
R93 M-.xx.S.RU.VS.1.xxx 550 4.100 230/400V 3N ac 7,5 2” – DN65 – 80 – 100
R515 M-.xx.S.RU.VS.1.xxx 770 5.200 230/400V 3N ac 11,0 2” – DN65 – 80 – 100
R525 M-.xx.S.RU.VS.1.xxx 2.000 8.000 400V 3N ac 18,5 DN65 – 80 – 100

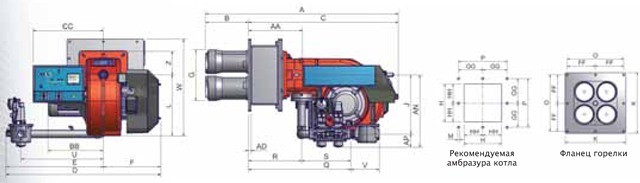

Габаритные размеры

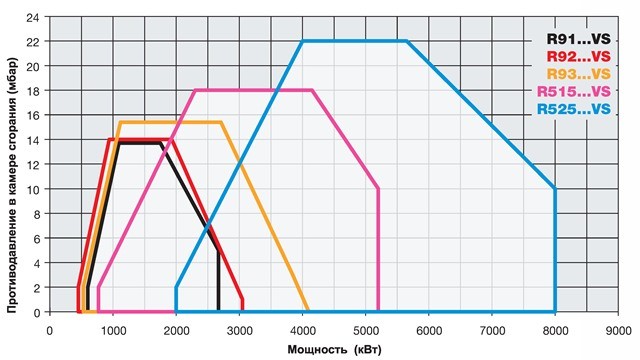

Рабочие поля

ДОКУМЕНТАЦИЯ

Инструкция R91-52..VS:Скачать

Инструкция R91-52..VS LMV5x:Скачать

Электросхемы R91-52..VS:Скачать

Электросхемы R91-52..VS EA:Скачать
