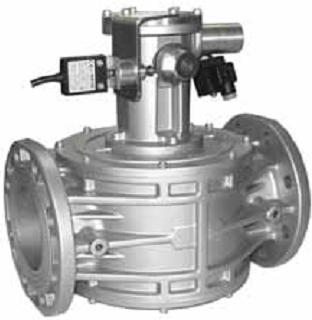

M16/RM N.C.
Электромагнитные клапаны серии M16/RM N.C. могут оснащаться индикаторным переключателем положения с беспотенциальными контактами.
Данное устройство позволяет проверить дистанционно открытое или закрытое состояние электромагнитного клапана.
Устройство устанавливается на действующие электромагнитные клапаны, а для фланцевых соединений поставляется также в качестве комплекта запасных частей. Если переключатель уже установлен на электромагнитный клапан, для его работы достаточно только электрического подключения.
Соответствие:
Декларация о соответствии TC N RU Д-IT.АИ30.В.04140 по 26.03.2018г.
Фланцевые соединения по ГОСТ 12820-80.
Технические данные:
Виды используемых газов метан, сжиженный газ, азот, воздух (сухие газы)
Резьбовые соединения, Rp DN 20 ÷ DN 50 согласно EN 10226
Фланцевые соединения PN 16 DN 25 ÷ DN 300 согласно ГОСТ Р 54432-2011
Напряжение 12В пост. тока, 24В пост. тока, 230В/50-60 Гц
Максимальное рабочее давление 0,05; 0,6 МПа
Температура окружающей среды от -40 до +60°С
Степень защиты IP65
Время закрытия < 1 с
Класс герметичности А
Материал сплав алюминия
ДОКУМЕНТАЦИЯ:
Модификации:
Модификация
DN
Соед-ние
P.max, МПа
Напряжение
CM03C0036 008
20
резьба
0.05
230 В 50–60 Гц
CM03C0046 008
20
резьба
0.05
230 В 50–60 Гц
CM04C0036 008
25
резьба
0.05
230 В 50–60 Гц
CM25C0036 008
25
фланец
0.05
230 В 50–60 Гц
CM04C0046 008
25
резьба
0.05
230 В 50–60 Гц
CM25C0046 008
25
фланец
0.05
230 В 50–60 Гц
CM05C0036 008
32
резьба
0.05
230 В 50–60 Гц
CM32C0036 008
32
фланец
0.05
230 В 50–60 Гц
CM05C0046 008
32
резьба
0.05
230 В 50–60 Гц
CM32C0046 008
32
фланец
0.05
230 В 50–60 Гц
CM06C0036 008
40
резьба
0.05
230 В 50–60 Гц
CM40C0036 008
40
фланец
0.05
230 В 50–60 Гц
CM06C0046 008
40
резьба
0.05
230 В 50–60 Гц
CM40C0046 008
40
фланец
0.05
230 В 50–60 Гц
CM07C0036 008
50
резьба
0.05
230 В 50–60 Гц
CM50C0036 008
50
фланец
0.05
230 В 50–60 Гц
CM07C0046 008
50
резьба
0.05
230 В 50–60 Гц
CM50C0046 008
50
фланец
0.05
230 В 50–60 Гц
CX08C0036 008
65
фланец
0.05
230 В 50–60 Гц
CX08C0046 008
65
фланец
0.05
230 В 50–60 Гц
CX09C0036 008
80
фланец
0.05
230 В 50–60 Гц
CX09C0046 008
80
фланец
0.05
230 В 50–60 Гц
CX10C0036 008
100
фланец
0.05
230 В 50–60 Гц
CX10C0046 008
100
фланец
0.05
230 В 50–60 Гц
CX11C0036 008
125
фланец
0.05
230 В 50–60 Гц
CX11C0046 008
125
фланец
0.05
230 В 50–60 Гц
CX12C0036 008
150
фланец
0.05
230 В 50–60 Гц
CX12C0046 008
150
фланец
0.05
230 В 50–60 Гц
CX13C0036 008
200
фланец
0.05
230 В 50–60 Гц
CX13C0046 008
200
фланец
0.05
230 В 50–60 Гц
CX15C0036 008
300
фланец
0.05
230 В 50–60 Гц
CX15C0046 008
300
фланец
0.05
230 В 50–60 Гц
