УСТАНОВКА УМЯГЧЕНИЯ ВОДЫ НЕПРЕРЫВНОГО ДЕЙСТВИЯ СЕРИИ GSA
Системы умягчения непрерывного действия серии GSAпредназначены для умягчения воды в водогрейных и паровых котельных, а также на промышленных предприятиях с непрерывным циклом производства.

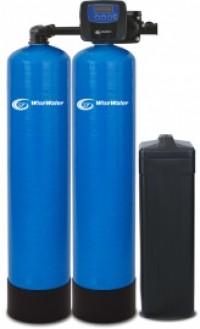

Система серии GSAсостоит из двух натрий- катионитных фильтров, в ее состав входят: 2 корпуса фильтров, система управления и контроля (управляющие клапаны), нижние и верхние распредепительные системы, сопевой бак (фидер) для таблетированной соли, присоединительные фитинги, катионообменная смола и поддерживающий слой гравия.
В каждый момент времени в рабочем режиме находится только один фильтр. Второй фильтр при этом находится в режиме регенерации или ожидания. Регенерация установок умягчения осуществляется в автоматическом режиме путем обработки смопы раствором поваренной соли (NaCI).
Фильтрующий материал
В качестве фильтрующего материала в системах умягчения используются катиоонобменные смолы: сильнокислотные катиониты гелевого типа. Регенерация катионита осуществляется раствором поваренной соли в количестве от 95 до 240 г соли на литр смолы. Рабочая обменная емкость в значительной степени зависит от количества соли и примерно составляет 0,9-1,4 г-экв/л при потреблении соли 95-240 г соответственно. Уровень жесткости после установок умягчения также зависит от потребления соли и обычно составляет 0,07-0,3 мг-экв/л, а при последовательной двухступенчатой обработке - до 0,01..0,02 мг-экв/л.
Корпус фильтра
Корпуса фильтров («Clack», «Enpress», «Structural», «Park» / «Canature», «Wave-Cyber») изготавливаются из композитных полимерных материалов пищевого класса и имеют положительные санитарно-эпидемиологические заключения.
Системы управления
Регенерация осуществляется в автоматическом режиме только по пропущенному объему воды. Послеочистки заданного объема воды, фиксируемого встроенным или внешним водосчетчиком, система управления производит переключение потоков и выводит первый фильтр в режим регенерации, а второй - в рабочий режим.Каждая система управления имеет электронный контроллер, который позволяет легко устанавливать периодичность регенераций, продопжительность обратной и прямой промывок, просматривать объем воды прошедшей через систему.В системах серии GSAиспользуются управляющие клапаны ClackWSразличных модификаций (обозначения в модели CS,CM,CH,CL,CG) Управляющий клапан установлен на каждом корпусе фильтров, а согласование осуществляется посредством сигналов э. Стандартно регенерация осуществпяется умягченной водой за счет работы второго фильтра. По требованию заказчика возможно использование исходной воды для проведения регенерацииВ установках серии GSAиспользуются управляющие клапаны ClackWSразличных модификаций.

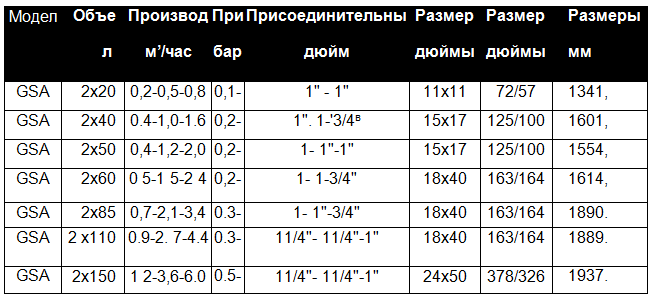

1. Производительность установок приведена при скоростях фильтрации 8-24-40 ОС/час (объемов смолы в час), соответственно, для установок на корпусах «Clack»,«Wave-Cuber».
2. Указаны ориентировочные потери давления для скоростей фильтрации 24, 0-40 ОС/час соответственно. Для расчета в качестве фильтрующей среды были взяты характеристики смолы PyroiiteС100Е.
3. Приведены присоединительные размеры одного фильтра (вход-выход-дренаж).
4. Приведены размеры установок без учета солевых баков: В, ДхШ (высота, длина х ширина). Высота и диаметр приведены с точностью + 25 и 13 мм, соответственно. Для установок серии CLи CGприведены размеры с верхней и боковой посадкой, соответственно.
