УМЯГЧИТЕЛИ НАТРИЙ-КАТИОНИТОВЫЕ ПЕРИОДИЧЕСКОГО ДЕЙСТВИЯ КОММЕРЧЕСКАЯ СЕРИЯ
НАЗНАЧЕНИЕ: предназначены для очистки воды поверхностных и подземных источников от солей жесткости.
ФИЛЬТРУЮЩИЙ МАТЕРИАЛ: сильнокислотная натрий-катионитовая смола гелиевого типа на основе сульфонированного полистирола (готовая форма) lewatit (bayer), германия или цеолит cristal rite
ПРИМЕНЕНИЕ: используются самостоятельно или как составная часть систем очистки воды в жилых помещениях, постройках, детских и лечебно-профилактических учреждениях, для водоподготовки в пищевой промышленности и т.п.

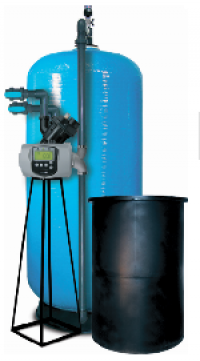

ОПИСАНИЕ: умягчители состоят из корпуса, блока управления, дренажно-распределит. системы, ограничителя дренажного потока, поддерживающего материала, фильтрующей среды (натрий – катионита), бака для хранения и приготовления раствора соли.
Восстановление фильтрующей способности материала может быть проведено в ручном и автоматическом режиме по сигналу таймера или водосчетчика
(в отлаженном или мгновенном режиме)
УПРАВЛЕНИЕ: Электронный программируемый таймер или электронный блок с водосчетчиком.
Блок CLACK – электронный распределитель потоков (производство США) с горизонт. распределительным механизмом (пистон). Промывка в автоматическом режиме может быть назначена по таймеру в установленное время; по расходу – в мгновенном режиме по обнулению счетчика или в отлаженном в установленное время. Время промывки – по желанию пользователя. Продолжительность циклов и режимов промывки (с возможностью дополнительных режимов) составлением индивидуальной программы для конкретного пользователя.
Возможен режим промывки в ручном режиме. Имеет энергонезависимую память, аккумулятор на 2 часа (в случае отключения электроэнергии); архив за 62 последних дня работы (расход, пиковый расход, режимы промывки и т.д. для установок с регенерацией по расходу, а также для установок с водосчетчиком, режим самодиагностики). Наполнение солевого бака водой и забор солевого раствора происходит в автоматическом режиме.
ПРИНЦИП ДЕЙСТВИЯ: умягчители представляют собой колонну (минеральный танк), содержащую слой ионообменного материала и слой поддерживающего материала для равномерного распределения потоков и предотвращения застойных зон в фильтре. умягчение воды происходит при прохождении через слой ионообменного материала сверху вниз. очищенная вода собирается в слое поддерживающего материала и по дренажнораспределительной системе подается потребителю.
Процесс очистка – промывка осуществляется управляющим клапаном: режим –“сервис”. Режим промывки – обратная промывка подачей исходной воды для взрыхлении и очистки материала; прямоточная промывка раствором соли параллельная (или противоточная) режиму сервиса.
Jтмывка для уплотнения слоя фильтрующего материала и удаления остатков промывной воды. наполнение бака для приготовления солевого раствора (после промывки или за 2 часа до ее начала) продолжительность стадий промывки подбирается при проведении пусконаладочных работ. регенерирующий агент — поваренная соль.
|
Основные условия применения фильтров: – минимальное давление воды 2,0 атм. – максимальное давление воды 6,0 атм. – наличие дренажной магистрали – рабочая температура от 2 до 35 0С – влажность не более 70% – напряжение электр. сети 220В, 50Гц, сила тока до 6А – отсутствие воздействия прямых солнечных лучей – номин. режим при линейной скорости фильтр. – до 12 м/ч – обрат. промывка при линейной скорости фильтр. – до 30 м/ч – монтаж фильтров должен исключать образование вакуума внутри корпуса фильтров |
Основные требования к качеству исходной воды для натрий-катионитового наполнителя: – мутность не более 2 мг/л – железо общее до 0,5 мг/л – марганец не более 0,5 мг/л – окисляемость перманганатная не более 6,0 мг О2/л
– жесткость общая до 30 мгэкв/л - рН исходной воды - 5,5 (для CR-100) и - 7,0 (для CR-200); - цветность - 30 градусов платино-кобальтовой шкалы; - взвешенные вещества – до 5.0 мг/л; - жесткость общая –до 20 ммоль/л; - минерализация – не менее 80 мг/л; - суммарное содержание двухвалентного железа (Fe+2) и марганца (Mn+2) – не более 10 мг/л; - содержание трехвалентного железа (Fe+3) – не более 1.0 мг/л; - растворенный кислород, нефтепродукты и твердые абразивные частицы – должны отсутствовать; - окисляемость перманганатная – не более 5.0 мгО/л; - содержание сероводорода (Н2S) и сульфидов (S2-) – не более 0,2 мг/л;
|
|
Артикул |
Наименование |
Электронное управление |
Подкл., вх.– вых.– дренаж |
Колво загрузки/гравий, литр |
Произть м3/час Смола/ цеолит |
Дренаж.поток, м3/час |
Расход воды на пром., м3/час |
Монт. простр., без сол. бака (ДхВ), м |
Размер бака, ДхШхВ, м |
|
|
EMS S 1665 T |
таймер |
113/4 |
110/15 |
5,5 |
2,2 |
0,9 |
0,5х1,9 |
0,37х0,42 х0,9 |
|
|
EMS S 1665V |
расходомер |
113/4 |
110/15 |
5,5/3,8 |
2,2 |
0,9 |
0,5х1,9 |
0,37х0,42 х0,9 |
|
|
EMS S 2162 T |
таймер |
113/4 |
160/20 |
8,0 |
2,2 |
1,0 |
0,5х2,0 |
0,37х0,42 х0,9 |
|
|
EMS S 2162V |
расходомер |
113/4 |
160/20 |
8,0/5,2 |
2,2 |
1,0 |
0,5х2,0 |
0,37х0,42 х0,9 |
|
|
EMS S 2272 T |
таймер |
11/2-11/2/-1 |
250/30 |
10,0 |
3,0 |
1,5 |
0,7х2,0 |
0,37х0,42 х0,9 |
|
|
EMS S 2472 V |
расходомер |
11/2-11/2/-1 |
250/20 |
10,0/7,5 |
3,0 |
1,5 |
0,7х2,0 |
0,37х0,42 х0,9 |
|
|
EMS S 3072 V |
расходомер |
2-2-2 |
450/70 |
15 |
5,0 |
2,5 |
0,8х 2,6 |
0,6х1,3 Круглый |
