ФИЛЬТРЫ ОСВЕТЛИТЕЛЬНО-СОРБЦИОННЫЕ
Назначение: очистка воды от механических примесей, мутности, осадка, общего железа, хлора, органических соединений и улучшения органолептических качеств, осветления воды
Фильтрующий материал (подбирается в зависимости от качества воды):
– для удаления механических примесей – фильтрующая среда FilterAg обезвоженный силикат алюминия
– для удаления общего железа и марганца – каталитический материал BIRM, гранулы которого покрыты двуокисью марганца
– для удаления хлора и органических соединений активированный гранулированный уголь Hydroffin
- для коррекции рН ( водородного показателя) - Сalcite
Применение: используются самостоятельно или как составная часть систем очистки воды в жилых помещениях, постройках, детских и лечебнопрофилактических учреждениях, для водоподготовки в пищевой промышленности и т.п.

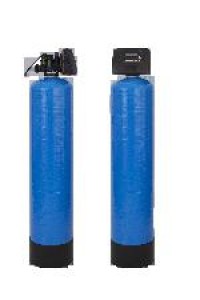

Описание: многоцелевые фильтры состоят из корпуса, блока управления, дренажнораспределительной системы, ограничителя дренажного потока, поддерживающего материала, фильтрующей среды. Восстановление фильтрующей способности материала может быть проведено в ручном и автоматическом режиме.
Блок CLACK – электронный таймер (производство США) с горизонтальным распределит. механизмом (пистон). Промывка в автоматическом режиме. Время промывки – по желанию пользователя. Продолжительность циклов промывки назначается из имеющихся в памяти клапана блоков. Возможен режим промывки в ручном режиме. Имеет энергонезависимую память.
Принцип действия: напорные фильтры представляют собой колонну (минеральный танк), содержащую один или несколько слоев фильтрующего материала и слой поддерживающего материала (гравия) для равномерного распределения потоков и предотвращения застойных зон в фильтре. Очистка воды происходит при прохождении через слой фильтрующего материала сверху вниз. Очищенная вода собирается в слое поддерживающего материала и по дренажно -распределительной системе подается потребителю.
Процесс очистка – промывка осуществл. управляющим клапаном: режим – “сервис”, режим промывки – обратная промывка подачей исходной воды для взрыхления и очистки материала; прямоточная промывка, параллельная режиму сервиса для уплотнения слоя фильтрующего материала и удаления остатков промывной воды. Продолжительность стадий промывки подбирается при проведении пусконаладочных работ.
Основные условия применения фильтров:
– минимальное давление воды 2,0 атм
– максимальное давление воды – 6,0 атм
– наличие дренажной магистрали
– рабочая температура от+2 до 35 0С
– влажность не более 70%
– напряжение электрической сети 220В, 50Гц, сила тока до 6А
– отсутствие воздействия прямых солнечных лучей
Номинальный режим – при линейной скорости фильтрования до12м/час.
Обратная промывка – при линейной скорости фильтрования до 30м/час.
Монтаж фильтров должен исключать образование вакуума внутри корпуса фильтров.
Основные требования к качеству исходной воды:
|
с загрузкой Filter Ag: |
– мутность не более 20 мг/л |
|
с загрузкой BIRM (обезжелезование) |
– железо общее до 6 мг/л, в том числе двухвалентное не менее 70% – марганец не более 0,5 мг/л – водородный показатель рН от 6,8 и выше – нефтепродукты – отсутствие – окисляемость перманганатная не более 6,0 мг О2/л – щелочность общая не менее 2,5 мг-экв/л – содержание раствор. кислорода не менее 20% от общего содержания железа – сероводород и сульфиды не более 0,3 мг/л |
|
с загрузкой активированным углем Hydroffin (осветление, сорбция) |
– железо общее не более 0,5 мг/л – марганец не более 0,1 мг/л – водородный показатель рН более 6,8 – min содержание мех. частиц – нефтепродукты ¬ отсутствие |
|
с загрузкой Calcite (pH-коррекция) |
– мутность не более 5 мг/л – железо не более 0,3 мг/л – водородный показатель 5,0¬7,0 Изменение рН не более +1 к исходному значению. |
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Производительность установок зависит от выбора фильтрующего материала
|
Наименование |
Производительность, м3 |
Подкл., вход – выход ¬ дренаж |
Кол¬-во гравия (поддерживающего материала),л |
Кол¬во загрузк ( основного фильтрующего материала),л |
Монт. простр. (диам. х высота), м |
|
EMS F 844 |
0,8-1,0 |
1¬1-3/4 |
3 |
20 |
0,3х1,2 |
|
EMS F 1044 |
0,9-1,4 |
1¬1-3/4 |
3 |
35 |
0,4х1,2 |
|
EMS F 1054 |
1,1-1,7 |
1¬1-3/4 |
5 |
40 |
0,4х1,2 |
|
EMS F 1254 |
1,4-2,4 |
1¬1-3/4 |
8 |
50 |
0,4х1,4 |
|
EMS F 1354 |
1,8-3,5 |
1¬1-1 |
9 |
60 |
0,4х1,6 |
|
EMS F 1465 |
2,1-4,1 |
1¬1-1 |
10 |
85 |
0,4х1,9 |
Фильтрующий материал в комплект не входит.
