ФИЛЬТРЫ ОСВЕТЛИТЕЛЬНО -СОРБЦИОННЫЕ КОММЕРЧЕСКАЯ СЕРИЯ
Серия EMS F
НАЗНАЧЕНИЕ: очистка воды от механических примесей, мутности, осадка, общего железа, хлора, органических соединений и улучшения органолептических качеств, осветления воды
ФИЛЬТРУЮЩИЙ МАТЕРИАЛ: (подбирается в зависимости от качества воды)
– для удаления механических примесей – фильтрующая среда FilterAg обезвоженный силикат алюминия
– для удаления общего железа и марганца – каталитический материал BIRM, гранулы которого покрыты двуокисью марганца
– для удаления хлора и органических соединений активированный гранулированный уголь Hydroffin
- для коррекции рН ( водородного показателя) - Сalcite
ПРИМЕНЕНИЕ: используются самостоятельно или как составная часть систем очистки воды в жилых помещениях, постройках, детских и лечебнопрофилактических учреждениях, для водоподготовки в пищевой промышленности и т.п.

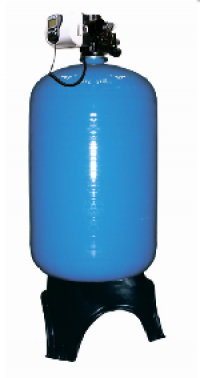

ОПИСАНИЕ: многоцелевые фильтры состоят из корпуса, блока управления, дренажнораспределительной системы, ограничителя дренажного потока, поддерживающего материала, фильтрующей среды. Восстановление фильтрующей способности материала может быть проведено в ручном и автоматическом режиме.
Блок CLACK – электронный таймер (производство США) с горизонтальным распределит. механизмом (пистон). Промывка в автоматическом режиме. Время промывки – по желанию пользователя. Продолжительность циклов промывки назначается из имеющихся в памяти клапана блоков. Возможен режим промывки в ручном режиме. Имеет энергонезависимую память. |
|
Принцип действия: напорные фильтры представляют собой колонну (минеральный танк), содержащую один или несколько слоев фильтрующего материала и слой поддерживающего материала (гравия) для равномерного распределения потоков и предотвращения застойных зон в фильтре. Очистка воды происходит при прохождении через слой фильтрующего материала сверху вниз. Очищенная вода собирается в слое поддерживающего материала и по дренажно распределительной системе подается потребителю. Процесс очистка – промывка осуществл. управляющим клапаном: режим – “сервис” режим промывки – обратная промывка подачей исходной воды для взрыхления и очистки материала; прямоточная промывка, параллельная режиму сервиса для уплотнения слоя фильтрующего материала и удаления остатков промывной воды. Продолжительность стадий промывки подбирается при проведении пусконаладочных работ. |
Основные условия применения фильтров: – минимальное давление воды 2,0 атм – максимальное давление воды – 6,0 атм – наличие дренажной магистрали – рабочая температура от+2 до 35 0С – влажность не более 70% – напряжение электрической сети 220В, 50Гц, сила тока до 6А – отсутствие воздействия прямых солнечных лучей Номинальный режим – при линейной скорости фильтрования до12м/час Обратная промывка – при линейной скорости фильтрования до 30м/час Монтаж фильтров должен исключать образование вакуума внутри корпуса фильтров |
ОСНОВНЫЕ ТРЕБОВАНИЯ К КАЧЕСТВУ ИСХОДНОЙ ВОДЫ:
с загрузкой Filter Ag: |
мутность не более 20 мг/л |
с загрузкой BIRM (обезжелезование) |
– железо общее до 6 мг/л, в том числе двухвалентное не менее 70% – марганец не более 0,5 мг/л – водородный показатель рН от 6,8 и выше – нефтепродукты – отсутствие – окисляемость перманганатная не более 6,0 мг О2/л – щелочность общая не менее 2,5 мгэкв/л – содержание раствор. кислорода не менее 20% от общего содержания железа – сероводород и сульфиды не более 0,3 |
с загрузкой активированным углем Hydroffin (осветление, сорбция) |
- железо общее не более 0,5 мг/л – марганец не более 0,1 мг/л – водородный показатель рН более 6,8 – min содержание мех. частиц – нефтепродукты отсутствие |
с загрузкой Calcite (pHкоррекция) |
– мутность не более 5 мг/л – железо не более 0,3 мг/л – водородный показатель 5,07,0 Изменение рН не более +1 к исходному значению. |
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Артикул |
Наименование |
Производительность, м3 |
Подкл., вход – выход дренаж |
Колво гравия (поддерживающего материала),л |
Колво загрузк ( основного фильтрующего материала),л |
Монт. простр. (диам. х высота), м |
|
EMS F 2162 |
3,0-8,0 |
1 1/41 1/4 1 1/4 |
20 |
145 |
0,5х2,0
|
|
EMS F 2462 |
6,0-10,0 |
1 1/41 1/4 1 1/4 |
28 |
180 |
0,5х2,0
|
|
EMS F 2472 |
7,0-12,0 |
1 1/41 1/4 1 1/4 |
20 |
250 |
0,5х2,0
|
|
EMS F 3072 |
7,6-13,5 |
1 1/2 1 1/2 1 1/4 |
25 |
400 |
0,6х2,0 |
|
EMS F 3672 |
11,5-15,0 |
1 1/2 1 1/2 1 1/4 |
35 |
500 |
0,6х2,0 |
|
EMS F 4272 |
16,0-18,0 |
1 1/2 1 1/2 1 1/4 |
70 |
625 |
0,6х2,2 |
|
EMS F 4872 |
18,0-22,0 |
63-63-63 |
100 |
825 |
0,8х2,6 |
ПРОИЗВОДИТЕЛЬНОСТЬ УСТАНОВОК ЗАВИСИТ ОТ ВЫБОРА ФИЛЬТРУЮЩЕГО МАТЕРИАЛА
ФИЛЬТРУЮЩИЙ МАТЕРИАЛ В КОМПЛЕКТ НЕ ВХОДИТ.
