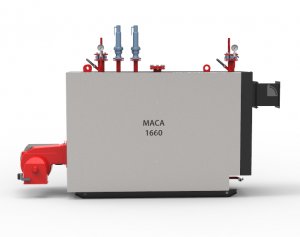

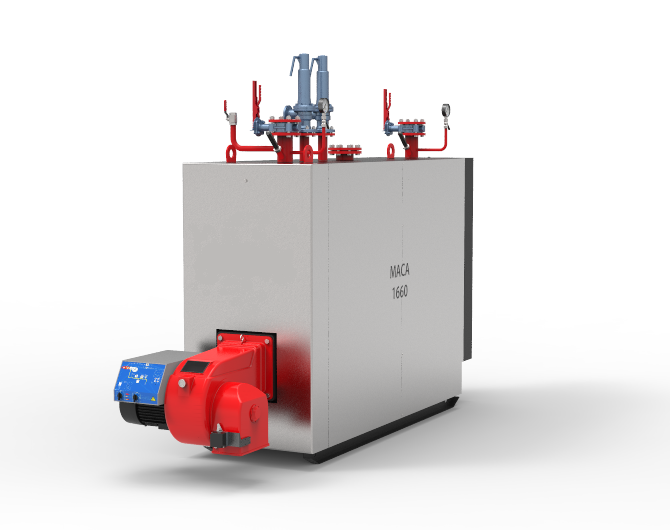

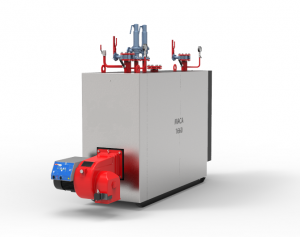

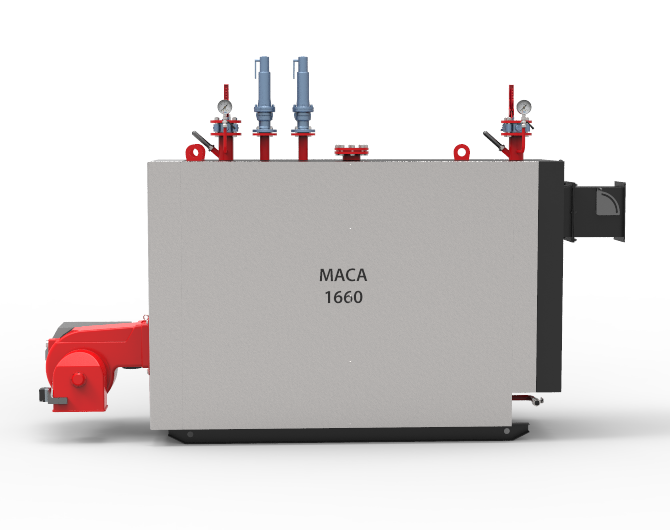

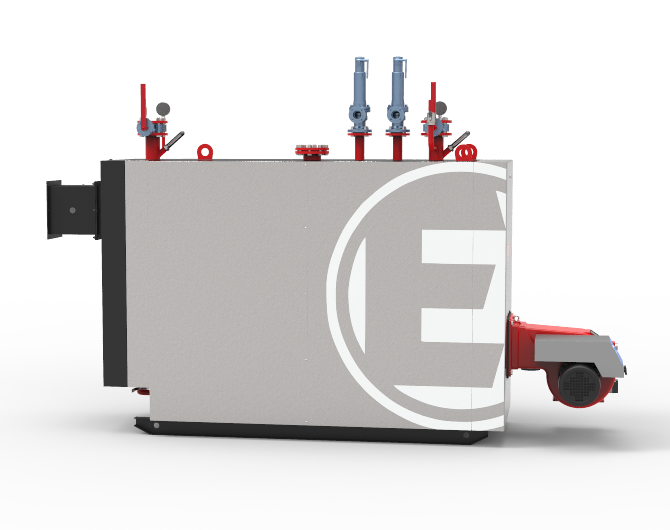

Водотрубные котлы серии КВ
Водогрейные котлы серии КВ - это современные водотрубные котлы; оснащенные, в зависимости от потребностей заказчика, газовыми, жидкотопливными или комбинированными горелками. 100% экранирование позволяет избежать проблем с перегревом элементов котла, это гарантирует надежность его работы в течение всего периода эксплуатации. Повышенная скорость движения теплоносителя во внутреннем объеме котла обеспечивает отсутствие осаждения твердых частиц, засоров и отложений на внутренних поверхностях. Уменьшение внутреннего объема котла по сравнению с жаротрубно-дымогарными конструкциями гарантирует надежную работу при давлении теплоносителя до 24 атм.
|
Показатели |
КВ-0,63 ENERGETIK |
КВ-1 ENERGETIK |
КВ-2,5 ENERGETIK |
КВ-4,65 ENERGETIK |
КВ-7,65 ENERGETIK |
КВ-11,63 ENERGETIK |
|
Теплопроизводительность, МВт |
0,63 |
1,1 |
2,5 |
4,65 |
7,56 |
11,63 |
|
Температура воды, на входе в котел, °С |
70 |
70 |
70 |
70 |
70 |
70 |
|
Температура воды на выходе из котла, °С |
95 |
95 |
95 - 115 |
115 - 150 |
115 - 150 |
115 - 150 |
|
Температура дымовых газов на выходе с котла, газ |
130 |
119,5 |
125 - 156 |
143 - 167 |
137 - 160 |
148 - 165 |
|
Температура дымовых газов на выходе с котла, жидкое топливо,°С |
164 |
150 |
162 - 168 |
182 - 205 |
172 - 188 |
190 - 207 |
|
Расчетное давление воды на входе в котел, МПа |
0,7 |
0,7 |
0,7 - 0,9 |
0,9 - 1,6 |
0,9 - 1,6 |
0,9 - 1,6 |
|
Гидравлическое сопротивление, МПа |
0,07 |
0,08 |
0,09 - 0,07 |
0,09 - 0,07 |
0,09 - 0,07 |
0,15 - 0,12 |
|
КПД котла, газ |
92,8 |
93,8 |
94,4 - 93,0 |
93,8 - 92,5 |
94,0 - 92,9 |
93,5 - 92,1 |
|
КПД котла, жидкое топливо, % |
90,9 |
92,0 |
92,3 - 91,8 |
91,6 - 90,5 |
92,1 - 91,3 |
91,2 - 90,4 |
|
Диапазон регулирования, % |
30-100 |
30-100 |
30-100 |
30-100 |
30-100 |
30-100 |
|
Удельный выброс оксидов азота, г / м³ не более, газ |
0,15 |
0,15 |
0,30 |
0,15 |
0,15 |
0,15 |
|
Удельный выброс оксидов азота, г / м³ не более, газ, жидкое топливо |
0,30 |
0,30 |
0,30 |
0,30 |
0,30 |
0,30 |
|
Расход воды через котел, т/ч |
21,7 |
37,8 |
86,0 - 47,8 |
88,8 - 47,0 |
145 - 80,4 |
222 - 125 |
|
Аэродинамическое сопротивление котла, кг / м² |
23 |
28 |
34 |
42 |
44 |
300 |
|
Расчетный расход топлива, газ, нм³/ч |
68,2 |
117,5 |
266 - 270 |
495 - 501 |
804 - 814 |
1236 - 1252 |
|
Расчетный расход топлива, легкое топливо, кг/ч |
64,2 |
110,9 |
252 - 253 |
430 - 475 |
695 - 772 |
1076 - 1186 |
|
Габаритные размеры котла, мм Д×Ш×В |
2620×1170×1190 |
3520×1170×1270 |
3520×1170×2070 |
4610×2000×2180 |
7135×2095×2410 |
9135×2095×3558 |
|
Масса котла, кг не менее |
2500 |
3200 |
5100 |
9500 |
12500 |
15200 |
