Короткопламенные. Серия NOVANTA-CINQUECENTO [480 - 4.100 кВт] ( HR91..VS, HR92..VS, HR93..VS, HR515.
Эти горелки были разработаны для применения на котлах с очень короткой камерой сгорания, в которых стенки котла или трубные пучки находятся в непосредственной близи к пламени. Пламя было разделено на четыре головы сгорания, благодаря чему было достигнуто значительное укорочение длины пламени. При этом характеристики горелки остаются неизменными:
- Выдаваемая мощность;
- Модуляция пламени (там, где она предусмотрена);
- Соотношение модуляции;
- Простота в наладке;
- Качественное горение;
Регулировка может быть как механического типа, так и электронного.
| Тип | Модель | Мощность кВт мин. макс. |
Электрическое питание |
Двигатель вентилятора кВт | Двигатель насоса кВт | Присоединительные размеры по газу | |
| HR91 | MG.xx.S.RU.VS.1.xx | 480 | 2.670 | 230/400V 3N ac | 4,0 | 1,1 | 2” – DN65 – 80 – 100 |
| HR92 | MG.xx.S.RU.VS.1.xx | 480 | 3.050 | 230/400V 3N ac | 5,5 | 1,1 | 2” – DN65 – 80 – 100 |
| HR93 | MG.xx.S.RU.VS.1.xx | 550 | 4.100 | 230/400V 3N ac | 7,5 | 1,1 | 2” – DN65 – 80 – 100 |
| HR515 | MG.xx.S.RU.VS.1.xx | 770 | 5.200 | 230/400V 3N ac | 11,0 | 1,5 | 2” – DN65 – 80 – 100 |
| HR525 | MG.xx.S.RU.VS.1.xx | 2.000 | 8.000 | 400V 3N ac | 18,5 | 3,0 | DN65 – 80 – 100 |

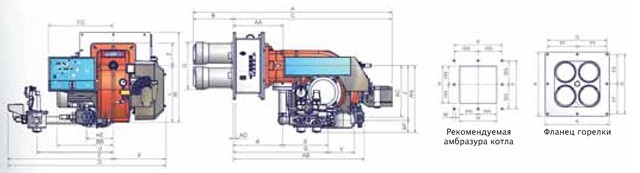

Габаритные размеры |

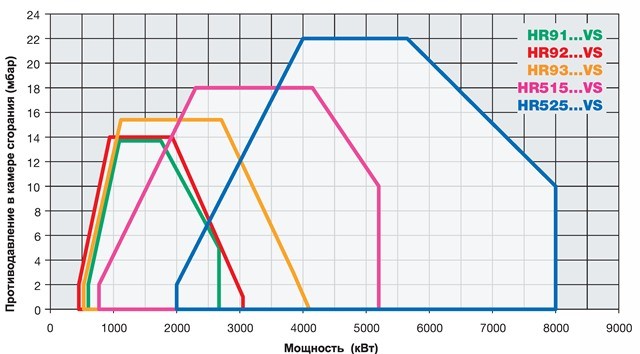

Рабочие поля |
 |
 |
