Серия NOVANTA-CINQUECENTO [550 - 8000 кВт] (RG91, RG92, RG93, RG510, RG515, RG520, RG525)
Эта серия моноблочных горелок, монолитный корпус которых изготовлен из алюминиевого литья, представляет собой вершину всего нашего опыта в области изготовления горелок средней и большой мощности.
Моноблочное исполнение включает в себя встроенный центробежный вентилятор, приводимый в действие трехфазным электрическим двигателем, который запускает еще и дизельный насос через эластичную соединительную деталь (в моделях RG520 и RG525 насос приводится в действие отдельным электрическим двигателем).
На горелках, подразделяемых на два основных типа, составляющих серию NOVANTA, с максимальной мощностью до 4100 кВт и серию CINQUECENTO, с максимальной мощностью до 8000 кВт, устанавливается противопоточная форсунка, которая обеспечивает диапазон регулирования с соотношением 1:3. Изменения нагрузки можно добиться за счет воздействия, с помощью кулачка с варьируемым профилем, на регулятор, который меняет давление топлива на обратном ходе внутри форсунки, а значит и расход. В горелку встроен электрощит, с установленным на нем электронным блоком контроля пламени горелки и с мнемосхемой, на которую выведены возможные модулирующие регуляторы температуры или давления, а также сигнальные индикаторы различных фаз работы горелки и аварийные сигналы.
Технические характеристики
| Тип | Модель | Мощность кВт мин. макс. |
Электрическое питание |
Двигатель вентилятора кВт | Двигатель насоса кВт | |
| RG91 | G-.AB.x.xx.A | 1.047 | 2.093 | 230/400 V 3N ac | 4,0 | 1,1 |
| RG91 | G-.xx.x.xx.A | 698 | 2.093 | 230/400 V 3N ac | 4,0 | 1,1 |
| RG92 | G-.xx.x.xx.A | 849 | 2.558 | 230/400 V 3N ac | 5,5 | 1,1 |
| RG93 | G-.xx.x.xx.A | 550 | 4.100 | 230/400 V 3N ac | 7,5 | 1,1 |
| RG510 | G-.xx.x.xx.A | 1.314 | 3.953 | 230/400 V 3N ac | 7,5 | 1,1 |
| RG515 | G-.xx.x.xx.A | 1.628 | 4.884 | 230/400 V 3N ac | 11,0 | 1,5 |
| RG520 | G-.xx.x.xx.A | 2.326 | 6.977 | 230/400 V 3N ac | 15,0 | 1,5 |
| RG525 | G-.xx.x.xx.A | 2.000 | 8.000 | 400 V 3N ac | 18,5 | 3,0 |

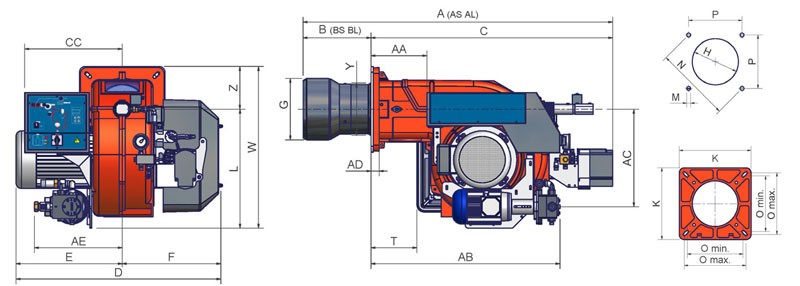

Габаритные размеры |

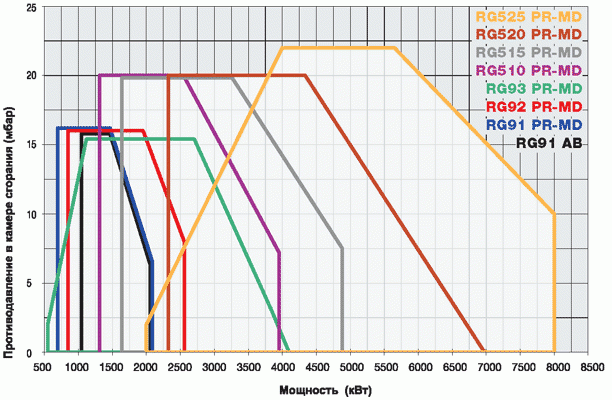

Рабочие поля |
 |
 |
