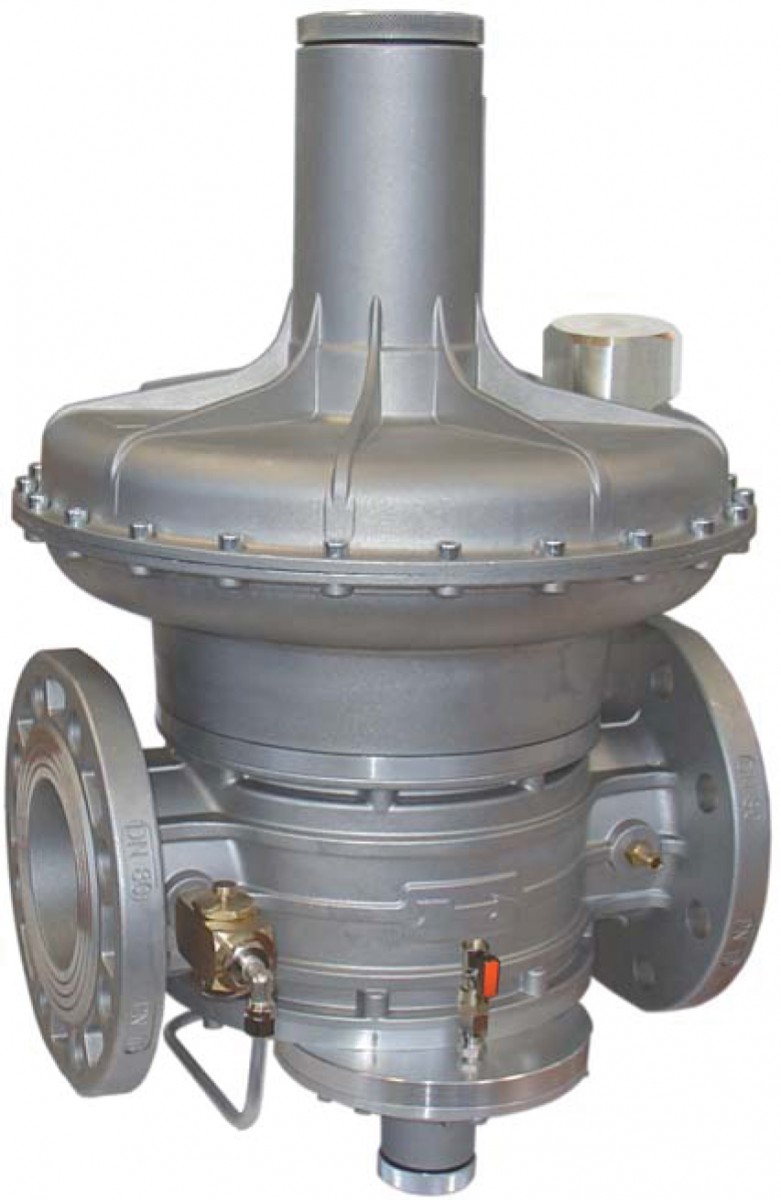

RG/2MB
Комбинированные регуляторы давления газа прямого действия с компенсированнным затвором.
Регуляторы комплектуются следующими защитными устройствами:
ПЗК по превышению давления - перекрывает поток газа, если давление на выходе из регулятора превышает установленное значение;
ПЗК по понижению давления - перекрывает поток газа, если давление на выходе из регулятора опускается ниже установленного значения. ПЗК срабатывает также при отсутствии давления на входе в устройство;
ПСК - стравливает газ из регулятора при избыточном давлении в системе после регулятора. В случае установки регулятора в плохо вентилируемом помещении необходимо предусмотреть вывод стравленного газа наружу.
В комплекте ключи для настройки выходного давления (DN32-DN50) и ПЗК.
Соответствие:
Декларация о соответствии TC N RU Д-IT.АИ30.В.04140 по 26.03.2018г.
Технические данные:
Виды используемых газов метан, сжиженный газ, азот, воздух (сухие газы)
Резьбовые соединения Rp DN 32 ÷ DN 50 согласно EN 10226
Фланцевые соединения PN16 DN 32 ÷ DN 100 согласно ГОСТ Р 54432-2011
Температура окружающей среды от -40 до +60°С
Максимальное рабочее давление 0,6 МПа
Время закрытия ПЗК < 1 сек.
Точность регуляторования исходящего давления ±5%
Коэффициент прочности f=4 (6*4 = 24 бар) согласно EN 88-2, статья 7.2.
Средний срок службы 40 лет
Подсоединение сбросного патрубка, дюймы G 3/4’’
Материал сплав алюминия
Модификации:
Модификация
DN
Соед-ние
P.max, МПа
Макс. расход, нм3/час
Настрой-
ка вых. давл-я, кПа
Настрой-
ка ПЗК по превыш., кПа
Настрой-
ка ПЗК по пониж., кПа
Настрой-
ка сбросн. клапана, кПа
RB05Z32 110
32
резьба
0.6
1500
1.0-2.2
1.2-5.0
0.7-2.0
1.1-6.2
RB05Z32 120
32
резьба
0.6
1500
1.5-3.3
1.2-5.0
0.7-2.0
1.7-7.3
RB05Z32 130
32
резьба
0.6
1500
3.2-6.0
3.0-12.0
1.0-3.0
3.6-10.0
RB05Z32 140
32
резьба
0.6
1500
5.0-9.5
6.0-14.0
1.0-3.0
5.7-17.5
RB05Z32 150
32
резьба
0.6
1500
8.5-18.0
9.0-26.0
3.5-11.0
9.8-26.0
RB05Z32 160
32
резьба
0.6
1500
15.0-35.0
18.5-55.0
5.0-11.0
17.5-47.0
RB05Z32 170
32
резьба
0.6
1500
30.0-50.0
37.0-100.0
5.0-11.0
34.5-62.0
RB05Z32 180
32
резьба
0.6
1500
50.0-80.0
37.0-100.0
5.0-11.0
55.0-92.0
RB32Z32 110
32
фланец
0.6
1500
1.0-2.2
1.2-5.0
0.7-2.0
1.1-6.2
RB32Z32 120
32
фланец
0.6
1500
1.5-3.3
1.2-5.0
0.7-2.0
1.7-7.3
RB32Z32 130
32
фланец
0.6
1500
3.2-6.0
3.0-12.0
1.0-3.0
3.6-10.0
RB32Z32 140
32
фланец
0.6
1500
5.0-9.5
6.0-14.0
1.0-3.0
5.7-17.5
RB32Z32 150
32
фланец
0.6
1500
8.5-18.0
9.0-26.0
3.5-11.0
9.8-26.0
RB32Z32 160
32
фланец
0.6
1500
15.0-35.0
18.5-55.0
5.0-11.0
17.5-47.0
RB32Z32 170
32
фланец
0.6
1500
30.0-50.0
37.0-100.0
5.0-11.0
34.5-62.0
RB32Z32 180
32
фланец
0.6
1500
50.0-80.0
37.0-100.0
5.0-11.0
55.0-92.0
RB06Z32 110
40
резьба
0.6
1500
1.0-2.2
1.2-5.0
0.7-2.0
1.1-6.2
RB06Z32 120
40
резьба
0.6
1500
1.5-3.3
1.2-5.0
0.7-2.0
1.7-7.3
RB06Z32 130
40
резьба
0.6
1500
3.2-6.0
3.0-12.0
1.0-3.0
3.6-10.0
RB06Z32 140
40
резьба
0.6
1500
5.0-9.5
6.0-14.0
1.0-3.0
5.7-17.5
RB06Z32 150
40
резьба
0.6
1500
8.5-18.0
9.0-26.0
3.5-11.0
9.8-26.0
RB06Z32 160
40
резьба
0.6
1500
15.0-35.0
18.5-55.0
5.0-11.0
17.5-47.0
RB06Z32 170
40
резьба
0.6
1500
30.0-50.0
37.0-100.0
5.0-11.0
34.5-62.0
RB06Z32 180
40
резьба
0.6
1500
50.0-80.0
37.0-100.0
5.0-11.0
55.0-92.0
RB40Z32 110
40
фланец
0.6
1500
1.0-2.2
1.2-5.0
0.7-2.0
1.1-6.2
RB40Z32 120
40
фланец
0.6
1500
1.5-3.3
1.2-5.0
0.7-2.0
1.7-7.3
RB40Z32 130
40
фланец
0.6
1500
3.2-6.0
3.0-12.0
1.0-3.0
3.6-10.0
RB40Z32 140
40
фланец
0.6
1500
5.0-9.5
6.0-14.0
1.0-3.0
5.7-17.5
RB40Z32 150
40
фланец
0.6
1500
8.5-18.0
9.0-26.0
3.5-11.0
9.8-26.0
RB40Z32 160
40
фланец
0.6
1500
15.0-35.0
18.5-55.0
5.0-11.0
17.5-47.0
RB40Z32 170
40
фланец
0.6
1500
30.0-50.0
37.0-100.0
5.0-11.0
34.5-62.0
RB40Z32 180
40
фланец
0.6
1500
50.0-80.0
37.0-100.0
5.0-11.0
55.0-92.0
RB07Z32 110
50
резьба
0.6
1500
1.0-2.2
1.2-5.0
0.7-2.0
1.1-6.2
RB07Z32 120
50
резьба
0.6
1500
1.5-3.3
1.2-5.0
0.7-2.0
1.7-7.3
RB07Z32 130
50
резьба
0.6
1500
3.2-6.0
3.0-12.0
1.0-3.0
3.6-10.0
RB07Z32 140
50
резьба
0.6
1500
5.0-9.5
6.0-14.0
1.0-3.0
5.7-17.5
RB07Z32 150
50
резьба
0.6
1500
8.5-18.0
9.0-26.0
3.5-11.0
9.8-26.0
RB07Z32 160
50
резьба
0.6
1500
15.0-35.0
18.5-55.0
5.0-11.0
17.5-47.0
RB07Z32 170
50
резьба
0.6
1500
30.0-50.0
37.0-100.0
5.0-11.0
34.5-62.0
RB07Z32 180
50
резьба
0.6
1500
50.0-80.0
37.0-100.0
5.0-11.0
55.0-92.0
RB50Z32 110
50
фланец
0.6
1500
1.0-2.2
1.2-5.0
0.7-2.0
1.1-6.2
RB50Z32 120
50
фланец
0.6
1500
1.5-3.3
1.2-5.0
0.7-2.0
1.7-7.3
RB50Z32 130
50
фланец
0.6
1500
3.2-6.0
3.0-12.0
1.0-3.0
3.6-10.0
RB50Z32 140
50
фланец
0.6
1500
5.0-9.5
6.0-14.0
1.0-3.0
5.7-17.5
RB50Z32 150
50
фланец
0.6
1500
8.5-18.0
9.0-26.0
3.5-11.0
9.8-26.0
RB50Z32 160
50
фланец
0.6
1500
15.0-35.0
18.5-55.0
5.0-11.0
17.5-47.0
RB50Z32 170
50
фланец
0.6
1500
30.0-50.0
37.0-100.0
5.0-11.0
34.5-62.0
RB50Z32 180
50
фланец
0.6
1500
50.0-80.0
37.0-100.0
5.0-11.0
55.0-92.0
RB08Z 110
65
фланец
0.6
3500
1.3-2.7
1.5-11.0
0.7-1.5
1.5-7.7
RB08Z 120
65
фланец
0.6
3500
2.2-5.8
3.0-11.0
1.0-2.5
2.5-10.8
RB08Z 130
65
фланец
0.6
3500
5.0-13.0
6.0-21.0
1.5-7.0
5.7-18.0
RB08Z 140
65
фланец
0.6
3500
11.0-20.0
13.0-35.0
7.0-11.0
12.0-25.0
RB08Z X50
65
фланец
0.6
3500
17.0-40.0
25.0-60.0
7.0-11.0
-
RB09Z 110
80
фланец
0.6
4000
1.3-2.7
1.5-11.0
0.7-1.5
1.5-7.7
RB09Z 120
80
фланец
0.6
4000
2.2-5.8
3.0-11.0
1.0-2.5
2.5-10.8
RB09Z 130
80
фланец
0.6
4000
5.0-13.0
6.0-21.0
1.5-7.0
5.7-18.0
RB09Z 140
80
фланец
0.6
4000
11.0-20.0
13.0-35.0
7.0-11.0
12.0-25.0
RB09Z X50
80
фланец
0.6
5000
17.0-40.0
25.0-60.0
7.0-11.0
-
RB10Z 110
100
фланец
0.6
5000
1.3-2.2
1.5-11.0
0.7-1.5
1.5-7.7
RB10Z 120
100
фланец
0.6
5000
1.8-4.0
3.0-11.0
1.0-2.5
2.5-10.8
RB10Z 130
100
фланец
0.6
5000
3.5-12.0
6.0-21.0
1.5-7.0
5.7-18.0
RB10Z 140
100
фланец
0.6
5000
11.0-20.0
13.0-35.0
7.0-11.0
12.0-25.0
RB10Z X50
100
фланец
0.6
5000
17.0-40.0
25.0-60.0
7.0-11.0
-
RB10Z X60
100
фланец
0.6
5000
30.0-50.0
37.5-90.0
15.0-30.0
-
