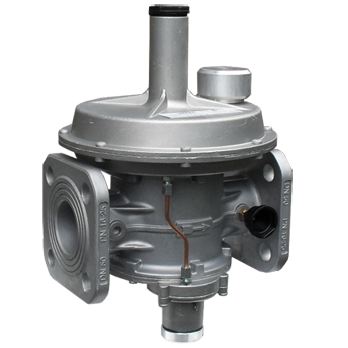

RG/2MB S15 (RBC)

Комбинированные регуляторы давления газа прямого действия с компенсированнным затвором.
Регуляторы комплектуются следующими защитными устройствами:
ПЗК по превышению давления - перекрывает поток газа, если давление на выходе из регулятора превышает
установленное значение;
ПЗК по понижению давления - перекрывает поток газа, если давление на выходе из регулятора опускается ниже установленного значения. ПЗК срабатывает также при отсутствии давления на входе в устройство;
ПСК - стравливает газ из регулятора при избыточном давлении в системе после регулятора. В случае установки регулятора в плохо вентилируемом помещении необходимо предусмотреть вывод стравленного газа наружу.

В комплекте ключи для настройки выходного давления и ПЗК.

Соответствие:
Декларация о соответствии TC N RU Д-IT.АИ30.В.04140 по 26.03.2018г.

Технические модификации:

Виды используемых газов метан, сжиженный газ, азот, воздух (сухие газы)
Фланцевые соединения PN16 DN 50 согласно ГОСТ Р 54432-2011
Температура окружающей среды от -40 до +60°С
Максимальное рабочее давление 0,6 МПа
Время закрытия ПЗК < 1 сек.
Диаметр седла 15 мм
Точность регуляторования исходящего давления ±5%
Коэффициент прочности f=4 (6*4 = 24 бар) согласно EN 88-2, статья 7.2.
Средний срок службы 40 лет
Подсоединение сбросного патрубка, дюймы G 3/4’’
Материал сплав алюминия

ДОКУМЕНТАЦИЯ:Скачать

Модификации:

Модификация
DN
Соед-ние
P.max, МПа
Макс. расход, нм3/час
Настрой-
ка вых. давл-я, кПа
Настрой-
ка ПЗК по превыш., кПа
Настрой-
ка ПЗК по пониж., кПа
Настрой-
ка сбросн. клапана, кПа
RBC50Z32 110
50
фланец
0.6
400
1.0-2.2
1.2-5.0
0.7-2.0
1.1-6.2
RBC50Z32 120
50
фланец
0.6
400
1.5-3.3
1.2-5.0
0.7-2.0
1.7-7.3
RBC50Z32 130
50
фланец
0.6
400
3.2-6.0
3.0-12.0
1.0-3.0
3.6-10.0
RBC50Z32 140
50
фланец
0.6
400
5.0-9.5
6.0-14.0
1.0-3.0
5.7-17.5
RBC50Z32 150
50
фланец
0.6
400
8.5-18.0
9.0-26.0
3.5-11.0
9.8-26.0
RBC50Z32 160
50
фланец
0.6
400
15.0-35.0
18.5-55.0
5.0-11.0
17.5-47.0
RBC50Z32 170
50
фланец
0.6
400
30.0-50.0
37.0-100.0
5.0-11.0
34.5-62.0
RBC50Z32 180
50
фланец
0.6
400
50.0-80.0
37.0-100.0
5.0-11.0
55.0-92.0
