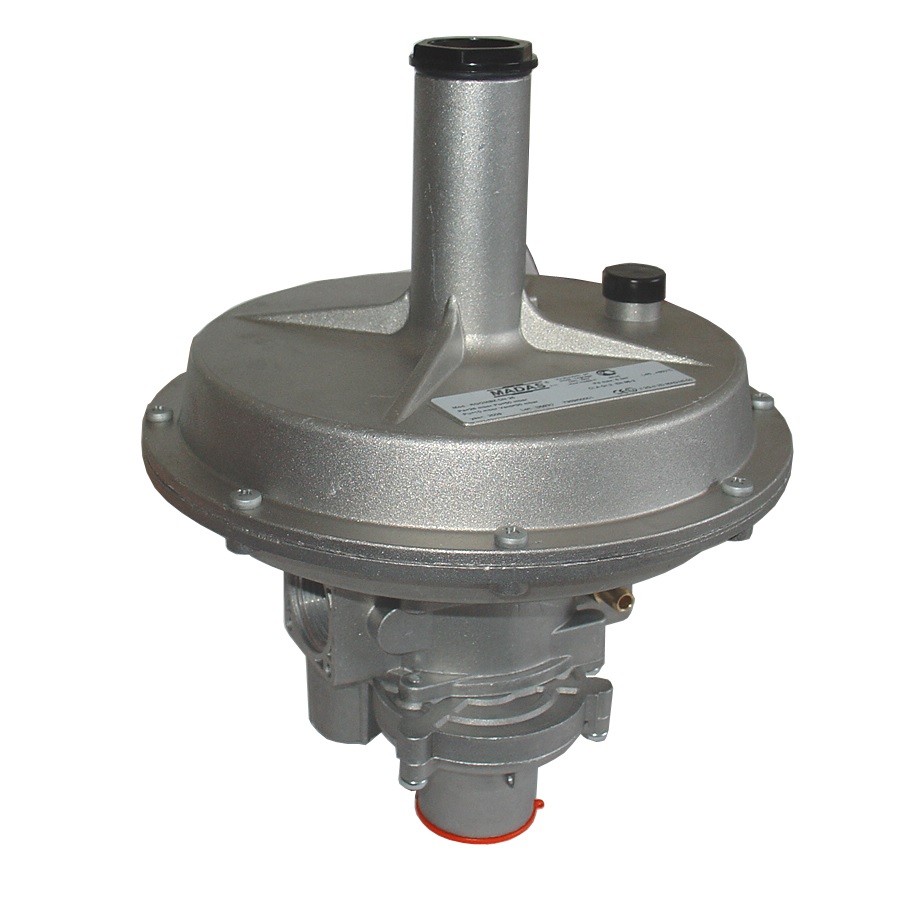

RG/2MB "МИНИ"
Комбинированные регуляторы давления газа прямого действия RG/2MB "МИНИ" предназначены для снижения высокого давления "после себя" на среднее/низкое давление с заданным значением от 1,5 кПа до 35,0 кПа.
Регуляторы комплектуются следующими защитными устройствами:
ПЗК по превышению давления - перекрывает поток газа, если давление на выходе из регулятора превышает
установленное значение;
ПЗК по понижению давления - перекрывает поток газа, если давление на выходе из регулятора опускается ниже установленного значения. ПЗК срабатывает также при отсутствии давления на входе в устройство;
ПСК - стравливает газ из регулятора при избыточном давлении в системе после регулятора. В случае установки регулятора в плохо вентилируемом помещении необходимо предусмотреть вывод стравленного газа наружу.
Соответствие:
Декларация о соответствии TC N RU Д-IT.АИ30.В.04140 по 26.03.2018г.
Виды используемых газов метан, сжиженный газ, азот, воздух (сухие газы)
Резьбовые соединения Rp DN 25 согласно EN 10226
Температура окружающей среды от -40 до +60°С
Максимальное рабочее давление 0,6 МПа
Время закрытия ПЗК < 1 сек.
Точность регуляторования исходящего давления ±10%
Коэффициент прочности f=4 (6*4 = 24 бар) согласно EN 88-2, статья 7.2.
Средний срок службы 40 лет
Подсоединение сбросного патрубка, дюймы G 1/4’’
Материал алюминий
Модификации
| Модификация | DN | Соединение | P.max, МПа | Макс. расход, нм3/час | Настрой- ка вых. давл-я, кПа |
Настрой- ка ПЗК по превыш., кПа |
Настрой- ка ПЗК по пониж., кПа |
Настрой- ка сбросн. клапана, кПа |
| RGB04Z 110 | 25 | резьба | 0.6 | 300 | 15-33 | 12-50 | 7-20 | 17-73 |
| RGB04Z 120 | 25 | резьба | 0.6 | 300 | 32-60 | 30-120 | 10-30 | 36-100 |
| RGB04Z 130 | 25 | резьба | 0.6 | 300 | 50-95 | 60-140 | 10-30 | 57-175 |
| RGB04Z 140 | 25 | резьба | 0.6 | 300 | 85-180 | 100-260 | 35-110 | 98-260 |
| RGB04Z 150 | 25 | резьба | 0.6 | 300 | 150-350 | 185-550 | 50-110 | 175-470 |
