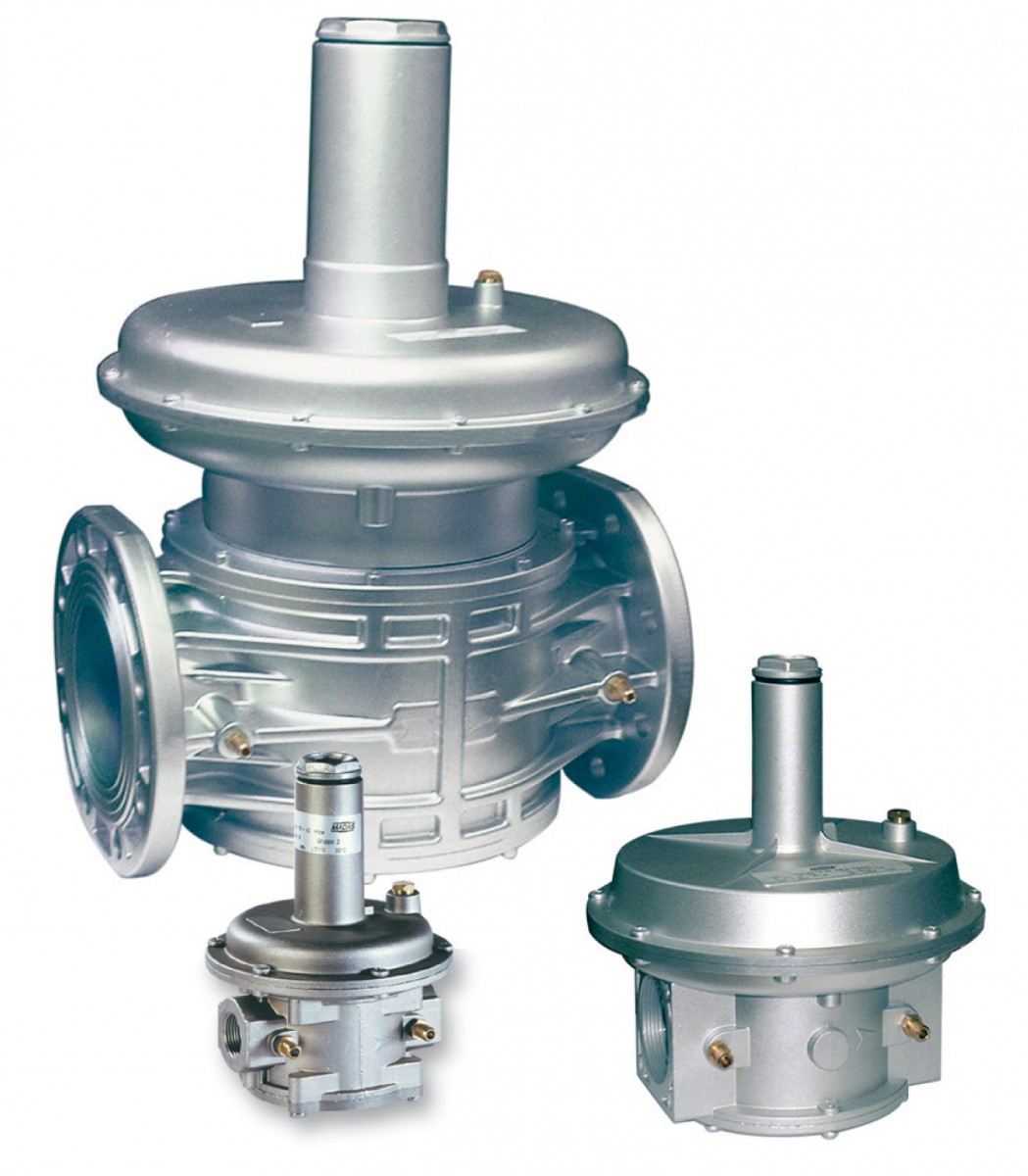

FRG/2MC RG/2MC
Регулятор давления (RG/2MC) или Регулятор давления со встроенным фильтром (FRG/2MC) предназначен для снижения и автоматического поддержания давления газа «после себя» на заданном значении, независимо от изменения входного давления и расхода газа. Регулятор оснащен регулирующей пружиной, позволяющей понизить давление на выходе до 7 мБар (минимальное давление на выходе зависит от типа используемой пружины).
Соответствие:
Декларация о соответствии TC N RU Д-IT.АИ30.В.04140 по 26.03.2018г.
Фланцевые соединения по ГОСТ 12820-80.
Технические данные:
Виды используемых газов метан, сжиженный газ, азот, воздух (сухие газы)
Резьбовые соединения Rp DN 15 ÷ DN 50 согласно EN 10226
Фланцевые соединения PN 16 DN 25 ÷ DN 100 согласно ГОСТ Р 54432-2011
Температура окружающей среды от -40 до +60°С
Максимальное рабочее давление 0,1; 0,2 МПа
Степень фильтрации 50 микрон
Класс фильтрации G2 (согласно EN 779)
Материал сплав алюминия
* - усиленная мембрана
** - версия с пилотом
Стоимость регуляторов Pmax=0,2 МПа узнавать у менеджера
ДОКУМЕНТАЦИЯ:
Модификации:
Модификация
DN
Соед-ние
P.max, МПа
Настройка выходного давления, кПа
FC02 010
15
резьба
0.1
0.9-2.8
FC02 020
15
резьба
0.1
1.8-4.0
FC02 030
15
резьба
0.1
4.0-11.0
FC02 040
15
резьба
0.1
11.0-15.0
FC02 050
15
резьба
0.1
15.0-20.0
FC02 060
15
резьба
0.1
20.0-60.0
RC02 010
15
резьба
0.1
0.9-2.8
RC02 020
15
резьба
0.1
1.8-4.0
RC02 030
15
резьба
0.1
4.0-11.0
RC02 040
15
резьба
0.1
11.0-15.0
RC02 050
15
резьба
0.1
15.0-20.0
RC02 060
15
резьба
0.1
20.0-60.0
FC03 010
20
резьба
0.1
0.9-2.8
FC03 020
20
резьба
0.1
1.8-4.0
FC03 030
20
резьба
0.1
4.0-11.0
FC03 040
20
резьба
0.1
11.0-15.0
FC03 050
20
резьба
0.1
15.0-20.0
FC03 060
20
резьба
0.1
20.0-60.0
RC03 010
20
резьба
0.1
0.9-2.8
RC03 020
20
резьба
0.1
1.8-4.0
RC03 030
20
резьба
0.1
4.0-11.0
RC03 040
20
резьба
0.1
11.0-15.0
RC03 050
20
резьба
0.1
15.0-20.0
RC03 060
20
резьба
0.1
20.0-60.0
FC04 010
25
резьба
0.1
0.9-2.8
FC04 020
25
резьба
0.1
1.8-4.0
FC04 030
25
резьба
0.1
4.0-11.0
FC04 040
25
резьба
0.1
11.0-15.0
FC04 050
25
резьба
0.1
15.0-20.0
FC04 060
25
резьба
0.1
20.0-60.0
FC25 010
25
фланец
0.1
0.9-2.8
FC25 020
25
фланец
0.1
1.8-4.0
FC25 030
25
фланец
0.1
4.0-11.0
FC25 040
25
фланец
0.1
11.0-15.0
FC25 050
25
фланец
0.1
15.0-20.0
FC25 060
25
фланец
0.1
20.0-60.0
RC04 010
25
резьба
0.1
0.9-2.8
RC04 020
25
резьба
0.1
1.8-4.0
RC04 030
25
резьба
0.1
4.0-11.0
RC04 040
25
резьба
0.1
11.0-15.0
RC04 050
25
резьба
0.1
15.0-20.0
RC04 060
25
резьба
0.1
20.0-60.0
RC25 010
25
фланец
0.1
0.9-2.8
RC25 020
25
фланец
0.1
1.8-4.0
RC25 030
25
фланец
0.1
4.0-11.0
RC25 040
25
фланец
0.1
11.0-15.0
RC25 050
25
фланец
0.1
15.0-20.0
RC25 060
25
фланец
0.1
20.0-60.0
FC05 010
32
резьба
0.1
0.8-1.3
FC05 020
32
резьба
0.1
1.3-2.3
FC05 030
32
резьба
0.1
2.0-3.6
FC05 040
32
резьба
0.1
3.3-5.8
FC05 050
32
резьба
0.1
5.5-10.0
FC05 060
32
резьба
0.1
9.0-19.0
FC050022 020
32
резьба
0.1
19.0-50.0*
FC32 010
32
фланец
0.1
0.8-1.3
FC32 020
32
фланец
0.1
1.3-2.3
FC32 030
32
фланец
0.1
2.0-3.6
FC32 040
32
фланец
0.1
3.3-5.8
FC32 050
32
фланец
0.1
5.5-10.0
FC32 060
32
фланец
0.1
9.0-19.0
FC320022 020
32
фланец
0.1
19.0-50.0*
RC05 010
32
резьба
0.1
0.8-1.3
RC05 020
32
резьба
0.1
1.3-2.3
RC05 030
32
резьба
0.1
2.0-3.6
RC05 040
32
резьба
0.1
3.3-5.8
RC05 050
32
резьба
0.1
5.5-10.0
RC05 060
32
резьба
0.1
9.0-19.0
RC050022 020
32
резьба
0.1
19.0-50.0*
RC32 010
32
фланец
0.1
0.8-1.3
RC32 020
32
фланец
0.1
1.3-2.3
RC32 030
32
фланец
0.1
2.0-3.6
RC32 040
32
фланец
0.1
3.3-5.8
RC32 050
32
фланец
0.1
5.5-10.0
RC32 060
32
фланец
0.1
9.0-19.0
RC320022 020
32
фланец
0.1
19.0-50.0*
FC06 010
40
резьба
0.1
0.8-1.3
FC06 020
40
резьба
0.1
1.3-2.3
FC06 030
40
резьба
0.1
2.0-3.6
FC06 040
40
резьба
0.1
3.3-5.8
FC06 050
40
резьба
0.1
5.5-10.0
FC06 060
40
резьба
0.1
9.0-19.0
FC060022 020
40
резьба
0.1
19.0-50.0*
FC40 010
40
фланец
0.1
0.8-1.3
FC40 020
40
фланец
0.1
1.3-2.3
FC40 030
40
фланец
0.1
2.0-3.6
FC40 040
40
фланец
0.1
3.3-5.8
FC40 050
40
фланец
0.1
5.5-10.0
FC40 060
40
фланец
0.1
9.0-19.0
FC400022 020
40
фланец
0.1
19.0-50.0*
RC06 010
40
резьба
0.1
0.8-1.3
RC06 020
40
резьба
0.1
1.3-2.3
RC06 030
40
резьба
0.1
2.0-3.6
RC06 040
40
резьба
0.1
3.3-5.8
RC06 050
40
резьба
0.1
5.5-10.0
RC06 060
40
резьба
0.1
9.0-19.0
RC060022 020
40
резьба
0.1
19.0-50.0*
RC40 010
40
фланец
0.1
0.8-1.3
RC40 020
40
фланец
0.1
1.3-2.3
RC40 030
40
фланец
0.1
2.0-3.6
RC40 040
40
фланец
0.1
3.3-5.8
RC40 050
40
фланец
0.1
5.5-10.0
RC40 060
40
фланец
0.1
9.0-19.0
RC400022 020
40
фланец
0.1
19.0-50.0*
FC07 010
50
резьба
0.1
0.8-1.3
FC07 020
50
резьба
0.1
1.3-2.3
FC07 030
50
резьба
0.1
2.0-3.6
FC07 040
50
резьба
0.1
3.3-5.8
FC07 050
50
резьба
0.1
5.5-10.0
FC07 060
50
резьба
0.1
9.0-19.0
FC070022 020
50
резьба
0.1
19.0-50.0*
FC50 010
50
фланец
0.1
0.8-1.3
FC50 020
50
фланец
0.1
1.3-2.3
FC50 030
50
фланец
0.1
2.0-3.6
FC50 040
50
фланец
0.1
3.3-5.8
FC50 050
50
фланец
0.1
5.5-10.0
FC50 060
50
фланец
0.1
9.0-19.0
FC500022 020
50
фланец
0.1
19.0-50.0*
RC07 010
50
резьба
0.1
0.8-1.3
RC07 020
50
резьба
0.1
1.3-2.3
RC07 030
50
резьба
0.1
2.0-3.6
RC07 040
50
резьба
0.1
3.3-5.8
RC07 050
50
резьба
0.1
5.5-10.0
RC07 060
50
резьба
0.1
9.0-19.0
RC070022 020
50
резьба
0.1
19.0-50.0*
RC50 010
50
фланец
0.1
0.8-1.3
RC50 020
50
фланец
0.1
1.3-2.3
RC50 030
50
фланец
0.1
2.0-3.6
RC50 040
50
фланец
0.1
3.3-5.8
RC50 050
50
фланец
0.1
5.5-10.0
RC50 060
50
фланец
0.1
9.0-19.0
RC500022 020
50
фланец
0.1
19.0-50.0*
FC08 010
65
фланец
0.1
0.7-1.8
FC08 020
65
фланец
0.1
1.3-2.7
FC08 030
65
фланец
0.1
2.2-5.8
FC08 040
65
фланец
0.1
5.0-13.0
FC08 050
65
фланец
0.1
11.0-20.0
FC08 0055 060
65
фланец
0.1
20.0-60.0**
RC08 010
65
фланец
0.1
0.7-1.8
RC08 020
65
фланец
0.1
1.3-2.7
RC08 030
65
фланец
0.1
2.2-5.8
RC08 040
65
фланец
0.1
5.0-13.0
RC08 050
65
фланец
0.1
11.0-20.0
RC08 0055 060
65
фланец
0.1
20.0-60.0**
FC09 010
80
фланец
0.1
0.7-1.8
FC09 020
80
фланец
0.1
1.3-2.7
FC09 030
80
фланец
0.1
2.2-5.8
FC09 040
80
фланец
0.1
5.0-13.0
FC09 050
80
фланец
0.1
11.0-20.0
FC09 0055 060
80
фланец
0.1
20.0-60.0**
RC09 010
80
фланец
0.1
0.7-1.8
RC09 020
80
фланец
0.1
1.3-2.7
RC09 030
80
фланец
0.1
2.2-5.8
RC09 040
80
фланец
0.1
5.0-13.0
RC09 050
80
фланец
0.1
11.0-20.0
RC09 0055 060
80
фланец
0.1
20.0-60.0**
FC10 010
100
фланец
0.1
0.7-1.6
FC10 020
100
фланец
0.1
1.5-2.7
FC10 030
100
фланец
0.1
2.7-5.5
FC10 040
100
фланец
0.1
5.5-13.0
FC10 050
100
фланец
0.1
13.0-20.0
FC10 0055 060
100
фланец
0.1
20.0-60.0**
RC10 010
100
фланец
0.1
0.7-1.6
RC10 020
100
фланец
0.1
1.5-2.7
RC10 030
100
фланец
0.1
2.7-5.5
RC10 040
100
фланец
0.1
5.5-13.0
RC10 050
100
фланец
0.1
13.0-20.0
RC10 0055 060
100
фланец
0.1
20.0-60.0**
