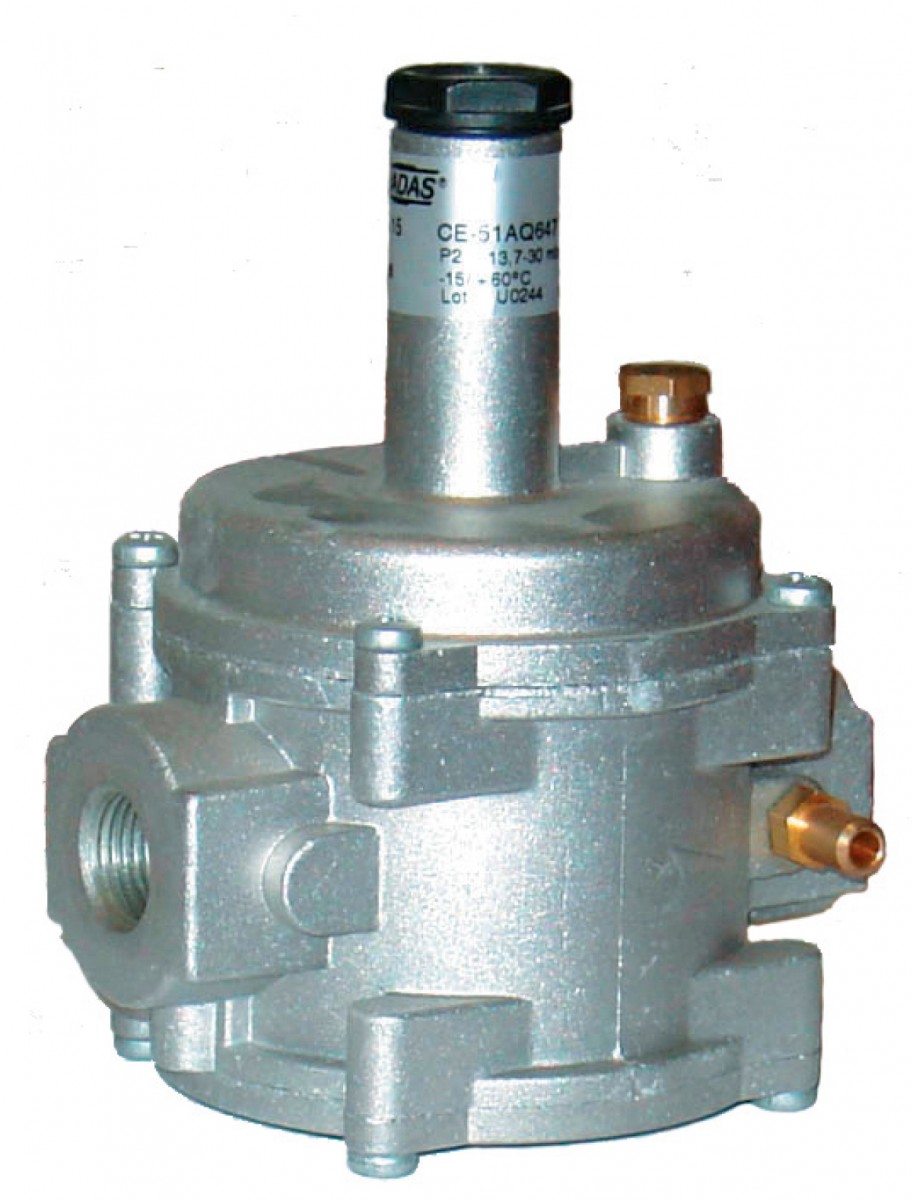

RG/2MTX - FRG/2MTX
Регулятор давления (RG/2MТX) или регулятор давления со встроенным фильтром (FRG/2MТX) предназначен для снижения давления газа «после себя» на заданном значении. Регулятор оснащен регулирующей пружиной, позволяющей понизить давление на выходе (минимальное давление на выходе зависит от типа используемой пружины). Регулятор используется в системах газопотребления с низким давлением.
Соответствие:
Декларация о соответствии TC N RU Д-IT.АИ30.В.04140 по 26.03.2018г.
Технические данные:
Виды используемых газов метан, сжиженный газ, азот, воздух (сухие газы)
Резьбовые соединения Rp DN 15 ÷ DN 25 согласно EN 10226
Класс A
Температура окружающей среды от –40 до +60°С
Степень фильтрации 50 микрон (по запросу другие типы фильтрования)
Класс фильтрации G2 (согласно EN 779)
Максимальное рабочее давление:
A = 0…10.0 кПа
B = 10,0…20,0 кПа
C = 20,0…30,0 кПа
D = 30,0…40,0 кПа
E = 40,0…50,0 кПа
Диапазон выходного давления 1,37...20,0 кПа в зависимости от установленной пружины
Материал сплав алюминия
ДОКУМЕНТАЦИЯ:
Модификации:
Модификация
DN
Соед-ние
P.max, МПа
Настройка, кПа
FR22AX 010
15
резьба
1.37-3.0
FR22AX 020
15
резьба
2.0-6.0
FR22BX 010
15
резьба
1.6-3.0
FR22BX 020
15
резьба
2.0-7.0
FR22CX 010
15
резьба
1.6-6.0
FR22CX 020
15
резьба
6.0-18.0
FR22DX 010
15
резьба
1.6-6.0
FR22DX 020
15
резьба
6.0-20.0
FR22EX 010
15
резьба
1.6-6.0
FR22EX 020
15
резьба
6.0-20.0
RG22AX 010
15
резьба
1.37-3.0
RG22AX 020
15
резьба
2.0-6.0
RG22BX 010
15
резьба
1.6-3.0
RG22BX 020
15
резьба
2.0-7.0
RG22CX 010
15
резьба
1.6-6.0
RG22CX 020
15
резьба
6.0-18.0
RG22DX 010
15
резьба
1.6-6.0
RG22DX 020
15
резьба
6.0-20.0
RG22EX 010
15
резьба
1.6-6.0
RG22EX 020
15
резьба
6.0-20.0
FR33AX 010
20
резьба
1.37-3.0
FR33AX 020
20
резьба
2.0-6.0
FR33BX 010
20
резьба
1.6-6.0
FR33CX 010
20
резьба
1.6-6.0
FR33CX 020
20
резьба
6.0-18.0
FR33DX 010
20
резьба
1.6-6.0
FR33DX 020
20
резьба
6.0-20.0
FR33EX 010
20
резьба
1.6-6.0
FB33EX 020
20
резьба
6.0-20.0
RG33AX 010
20
резьба
1.37-3.0
RG33AX 020
20
резьба
2.0-6.0
RG33BX 010
20
резьба
1.6-6.0
RG33CX 010
20
резьба
1.6-6.0
RG33CX 020
20
резьба
6.0-18.0
RG33DX 010
20
резьба
1.6-6.0
RG33DX 020
20
резьба
6.0-20.0
RG33EX 010
20
резьба
1.6-6.0
RG33EX 020
20
резьба
6.0-20.0
FR44AX 010
25
резьба
1.37-3.0
FR44AX 020
25
резьба
2.0-6.0
FR44BX 010
25
резьба
1.6-7.0
FR44CX 010
25
резьба
1.6-6.0
FR44CX 020
25
резьба
6.0-18.0
FR44DX 010
25
резьба
1.6-6.0
FR44DX 020
25
резьба
6.0-20.0
FR44EX 010
25
резьба
1.6-6.0
FR44EX 020
25
резьба
6.0-20.0
RG44AX 010
25
резьба
1.37-3.0
RG44AX 020
25
резьба
2.0-6.0
RG44BX 010
25
резьба
1.6-7.0
RG44CX 010
25
резьба
1.6-6.0
RG44CX 020
25
резьба
6.0-18.0
RG44DX 010
25
резьба
1.6-6.0
RG44DX 020
25
резьба
6.0-20.0
RG44EX 010
25
резьба
1.6-6.0
RG44EX 020
25
резьба
6.0-20.0
