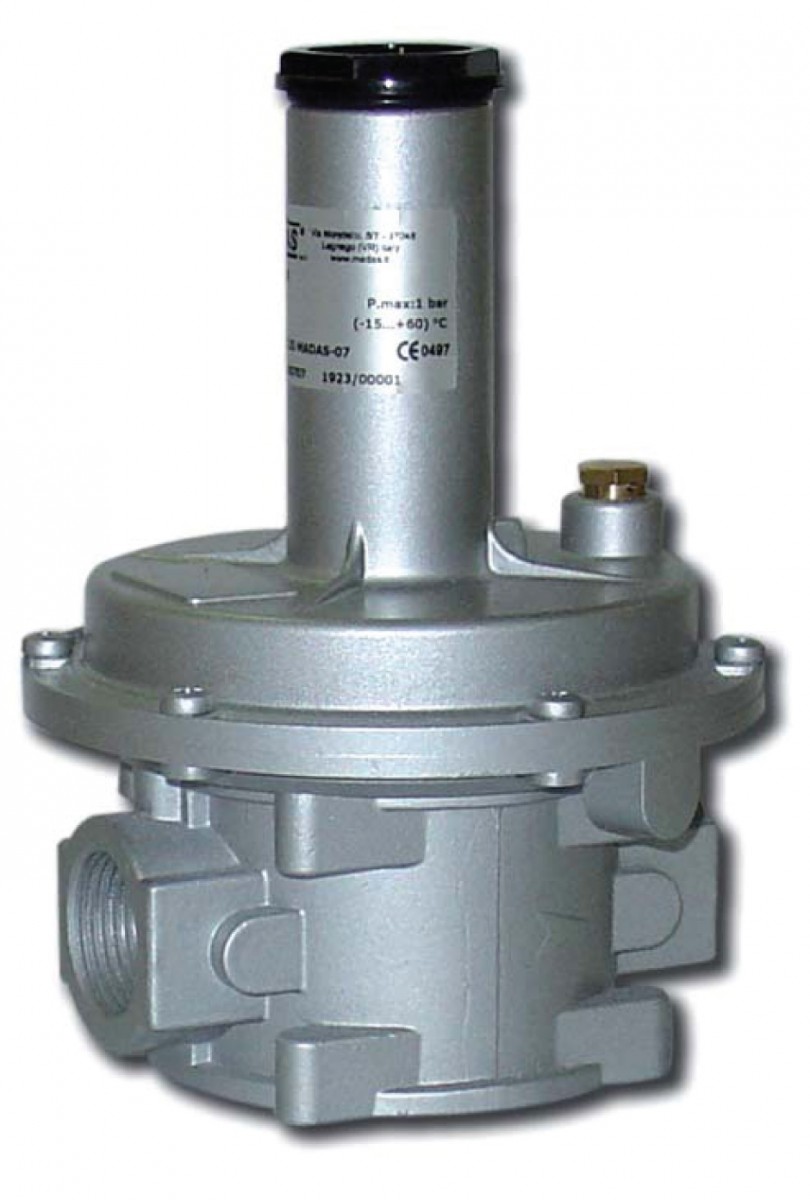

MVS/1
Предохранительно-сбросные клапаны представляют собой устройства для защиты системы от чрезмерного давления рабочей среды. Предохранительный клапан автоматически закрывается и остается закрытым до тех пор, пока в системе вновь не увеличится давление выше заданного предела. Давление, при котором происходит закрытие клапана, устанавливается с помощью пружины заданного диапазона.
Благодаря своим характеристикам, предохранительный клапан идеален как для бытового, так и для промышленного использования: метан, бутан, пропан, и другие неагрессивные газы.
Соответствие:
Декларация о соответствии TC N RU Д-IT.АИ30.В.04140 по 26.03.2018г.
Фланцевые соединения по ГОСТ 12820-80.
Технические данные:
Виды используемых газов: метан, сжиженный газ, азот, воздух (сухие газы)
Резьбовые соединения: DN 8 согласно EN 10226
Резьбовые соединения: DN 15 ÷ DN 50 согласно EN 10226
Фланцевые соединения: DN 25 ÷ DN 50 согласно ГОСТ 12820-80
Максимальное рабочее давление: 0,1; 0,25; 0,6 МПа
Температура окружающей среды: от -40 до +60°С
ДОКУМЕНТАЦИЯ:
Модификации:
Модификация
DN
Соед-ние
P.max, МПа
Настройка, кПа
VSP02 010
15*
резьба
0.1
1.8-4.0
VSP02 020
15*
резьба
0.1
3.0-9.0
VSP02 030
15*
резьба
0.1
8.0-26.0
VSL03 005
20
резьба
0.1
1.6-3.7
VSL03 010
20
резьба
0.1
3.0-11.0
VSL03 020
20
резьба
0.1
10.0-16.0
VSL03 030
20
резьба
0.1
14.0-21.5
VSL03 040
20
резьба
0.1
21.5-50.0
VSL030022 010
20
резьба
0.25
20.0-100.0**
VSL030022 020
20
резьба
0.25
70.0-210.0**
VS030000
20
резьба
0.6
30.0-600.0
VSP03 010
20*
резьба
0.1
2.5-5.0
VSP03 020
20*
резьба
0.1
4.8-12.0
VSP03 030
20*
резьба
0.1
10.0-30.0
VSP030022 010
20*
резьба
0.25
5.0-45.0
VS01 005
8
резьба
0.1
4.0-9.0
VS01 010
8
резьба
0.1
8.0-18.0
VS01 020
8
резьба
0.1
10.0-36.0
VS01 030
8
резьба
0.1
28.0-50.0
VSL04 005
25
резьба
0.1
1.6-3.7
VSL04 010
25
резьба
0.1
3.0-11.0
VSL04 020
25
резьба
0.1
10.0-16.0
VSL04 030
25
резьба
0.1
14.0-21.5
VSL04 040
25
резьба
0.1
21.5-50.0
VSL040022 010
25
резьба
0.25
20.0-100.0**
VSL040022 020
25
резьба
0.25
70.0-210.0**
VS040000
25
резьба
0.6
30.0-600.0
VSL25 005
25
фланец
0.1
1.6-3.7
VSL25 010
25
фланец
0.1
3.0-11.0
VSL25 020
25
фланец
0.1
10.0-16.0
VSL25 030
25
фланец
0.1
14.0-21.5
VSL25 040
25
фланец
0.1
21.5-50.0
VSL250022 010
25
фланец
0.25
20.0-100.0**
VSL250022 020
25
фланец
0.25
70.0-210.0**
VS250000
25
фланец
0.6
30.0-600.0
VSP04 010
25*
резьба
0.1
2.5-5.0
VSP04 020
25*
резьба
0.1
4.8-12.0
VSP04 030
25*
резьба
0.1
10.0-30.0
VSP040022 010
25*
резьба
0.25
5.0-45.0
VSL05 010
32
резьба
0.1
3.0-11.0
VSL05 020
32
резьба
0.1
10.0-17.0
VSL050022 010
32
резьба
0.25
16.0-30.0**
VSL050022 020
32
резьба
0.25
26.0-50.0**
VSL32 010
32
фланец
0.1
3.0-11.0
VSL32 020
32
фланец
0.1
10.0-17.0
VSL320022 010
32
фланец
0.25
16.0-30.0**
VSL320022 020
32
фланец
0.25
26.0-50.0**
VSL06 010
40
резьба
0.1
3.0-11.0
VSL06 020
40
резьба
0.1
10.0-17.0
VSL060022 010
40
резьба
0.25
16.0-30.0**
VSL060022 020
40
резьба
0.25
26.0-50.0**
VSL40 010
40
фланец
0.1
3.0-11.0
VSL40 020
40
фланец
0.1
10.0-17.0
VSL400022 010
40
фланец
0.25
16.0-30.0**
VSL400022 020
40
фланец
0.25
26.0-50.0**
VSL07 010
50
резьба
0.1
3.5-13.5
VSL07 020
50
резьба
0.1
11.0-20.0
VSL070022 010
50
резьба
0.25
20.0-40.0**
VSL070022 020
50
резьба
0.25
32.0-50.0**
VSL50 010
50
фланец
0.1
3.5-13.5
VSL50 020
50
фланец
0.1
11.0-20.0
VSL500022 010
50
фланец
0.25
20.0-40.0**
VSL500022 020
50
фланец
0.25
32.0-50.0**
