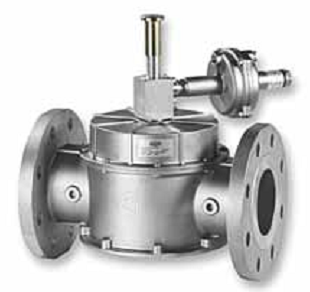

MVB/1MAX
Предохранительно-запорный клапан по максимальному давлению выполняет функцию предохранительно-запорного органа и позволяет предохранить газоиспользующее оборудование от повышения давления газового потока для безопасности потребителя. Когда регулируемое давление случайно превышает установленное давление клапана, клапан срабатывает, закрываясь, блокирует на выходе поток газа, поддерживая всю систему в состоянии полной безопасности.
Открытие клапана может произвестись только вручную и только после устранения причины, спровоцировавшей закрытие.
Соответствие:
Декларация о соответствии TC N RU Д-IT.АИ30.В.04140 по 26.03.2018г.
Фланцевые соединения по ГОСТ 12820-80.
Технические характеристики:
Виды используемых газов: метан, сжиженный газ, азот, воздух (сухие газы)
Резьбовые соединения: DN 20 ÷ DN 50 согласно EN 10226
Фланцевые соединения PN16: DN 65 ÷ DN 150 согласно ГОСТ Р 54432-2011
Максимальное рабочее давление: 0,1; 0,6 МПа
Температура окружающей среды: от -40 до +60°С
Максимальная поверхностная температура: 60°С
Время закрытия: < 1 с
Материал: сплав алюминия
ДОКУМЕНТАЦИЯ:
Модификации:
Модификация
DN
Соед-ние
P.max, МПа
Настройка, кПа
VB030006
20
резьба
0.1
3.0-45.0
VB030029
20
резьба
0.6
3.0-45.0
VB030024
20
резьба
0.6
40.0-80.0
VB030028 010
20
резьба
0.6
75.0-350.0
VB040006
25
резьба
0.1
3.0-45.0
VB040029
25
резьба
0.6
3.0-45.0
VB040024
25
резьба
0.6
40.0-80.0
VB040028 010
25
резьба
0.6
75.0-350.0
VB050006
32
резьба
0.1
3.0-45.0
VB050029
32
резьба
0.6
3.0-45.0
VB050024
32
резьба
0.6
40.0-80.0
VB050028 010
32
резьба
0.6
75.0-350.0
VB320006
32
фланец
0.1
3.0-45.0
VB320028 010
32
фланец
0.6
75,0 - 350,0
VB320029
32
фланец
0.6
3.0-45.0
VB320024
32
фланец
0.6
40.0-80.0
VB060006
40
резьба
0.1
3.0-45.0
VB060029
40
резьба
0.6
3.0-45.0
VB060024
40
резьба
0.6
40.0-80.0
VB060028 010
40
резьба
0.6
75.0-350.0
VB400006
40
фланец
0.1
3,0 - 45,0
VB400028 010
40
фланец
0.6
75,0 - 350,0
VB400029
40
фланец
0.6
3.0-45.0
VB400024
40
фланец
0.6
40.0-80.0
VB070006
50
резьба
0.1
3.0-45.0
VB070029
50
резьба
0.6
3.0-45.0
VB070024
50
резьба
0.6
40.0-80.0
VB070028 010
50
резьба
0.6
75.0-350.0
VB500006
50
фланец
0.1
3.0-45.0
VB500028 010
50
фланец
0.6
75.0-350.0
VB500029
50
фланец
0.6
3.0-45.0
VB500024
50
фланец
0.6
40.0-80.0
VX080006
65
фланец
0.1
3.0-45.0
VX080029
65
фланец
0.6
3.0-45.0
VX080024
65
фланец
0.6
40.0-80.0
VX080028
65
фланец
0.6
70.0-120.0
VX080028 010
65
фланец
0.6
75,0 - 350,0
VX090006
80
фланец
0.1
3.0-45.0
VX090029
80
фланец
0.6
3.0-45.0
VX090024
80
фланец
0.6
40.0-80.0
VX090028
80
фланец
0.6
70.0-120.0
VX090006
80
фланец
0.1
3,0 - 45,0
VX090028 010
80
фланец
0.6
75,0 - 350,0
VX100006
100
фланец
0.1
3.0-45.0
VX100029
100
фланец
0.6
3.0-45.0
VX100024
100
фланец
0.6
40.0-80.0
VX100028
100
фланец
0.6
70.0-120.0
VX100028 010
100
фланец
0.6
75,0 - 350,0
VX110006
125
фланец
0.1
3.0-45.0
VX110029
125
фланец
0.6
3.0-45.0
VX110024
125
фланец
0.6
40.0-80.0
VX110028 010
125
фланец
0.6
75,0 - 350,0
VX120006
150
фланец
0.1
3.0-45.0
VX120029
150
фланец
0.6
3.0-45.0
VX120024
150
фланец
0.6
40.0-80.0
VX120028 010
150
фланец
0.6
75,0 - 350,0
