Газовые фильтры

Газовый фильтр устанавливается на газопроводе для предотвращения прохода пылевидных частиц или осадков, принесенных газом, защищая предохранительные и регулирующие устройства, а также горелки, газовые котлы и т.д.

Газовый фильтр состоит из большого объема фильтрующего картриджа, который сделан из синтетического моющегося волокна. Для осмотра и чистки картридж можно извлечь из фильтра.

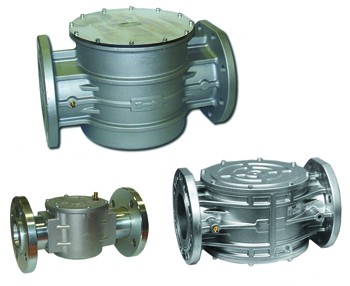

FM-FGM

Газовый фильтр устанавливается на газопроводе для предотвращения прохода пылевидных частиц или осадков, принесенных газом, защищая предохранительные и регулирующие устройства, а также горелки, газовые котлы и т.д.

Газовый фильтр состоит из большого объема фильтрующего картриджа, который сделан из синтетического моющегося волокна. Для осмотра и чистки картридж можно извлечь из фильтра.

Газовые фильтры серии FM – FGM могут поставлятся с установленным индикатором перепада давления DP/G 1,5 (ИПД DP/G 1,5). Индикатор предназначен для наблюдения за изменениями перепада давления на фильтрах газа. Перепад давления, в данном случае, характеризует степень засорения фильтра в процессе его эксплуатации. Установка индикатора имеет большое значение для обеспечения безопасной работы и уменьшения затрат на техническое обслуживание.
Соответствие:
Декларация о соответствии TC N RU Д-IT.АИ30.В.04141 по 26.03.2020г.

Технические данные:

Виды используемых газов: метан, сжиженный газ, азот, воздух (сухие газы)
Резьбовые соединения: Rp DN 15 ÷ DN 50 согласно EN 10226
Фланцевые соединения: PN16: DN 25 ÷ DN 300 согласно ГОСТ Р 54432-2011
Температура окружающей среды: от -40 до +70°С
Максимальное рабочее давление: 0,2; 0,6 МПа
Материалы: сплав алюминия, viledon (синтетическое волокно)

ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ:Скачать

Модификации:

Модификация
DN
Соед-ние
P.max, МПа
FM02
15
резьба
0.2
FM020000
15
резьба
0.6
FM03
20
резьба
0.2
FM030000
20
резьба
0.6
FM04
25
резьба
0.2
FM25
25
фланец
0.2
FM040000
25
резьба
0.6
FM250000
25
фланец
0.6
FGM05
32
резьба
0.2
FF32
32
фланец
0.2
FGM050000
32
резьба
0.6
FF320000
32
фланец
0.6
FGM06
40
резьба
0.2
FF40
40
фланец
0.2
FGM060000
40
резьба
0.6
FF400000
40
фланец
0.6
FGM07
50
резьба
0.2
FF50
50
фланец
0.2
FGM070000
50
резьба
0.6
FF500000
50
фланец
0.6
FF08
65
фланец
0.2
FF080000
65
фланец
0.6
FF09
80
фланец
0.2
FF090000
80
фланец
0.6
FF10
100
фланец
0.2
FF100000
100
фланец
0.6
FF11
125
фланец
0.2
FF110000
125
фланец
0.6
FF12
150
фланец
0.2
FF120000
150
фланец
0.6
FF13
200
фланец
0.2
FF130000
200
фланец
0.6
FF140000
250
фланец
0.6
FF14
250
фланец
0.2
FF15
300
фланец
0.2
FF150000
300
фланец
0.6
