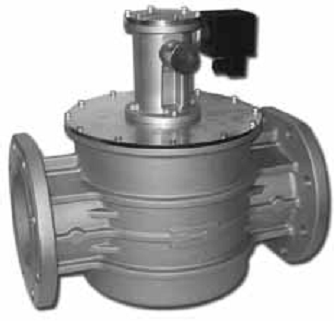

M16/RMO N.C. - M16/RM N.C.
Электромагнитный клапан серии M16/RMO N.C. или M16/RM N.C. представляет собой быстродействующий, нормально закрытый клапан с ручным взводом. Открытие клапана производится только вручную, с помощью рычага взвода, и только после подачи напряжения питания на соленойд.
Клапан предназначен для использования в качестве запорно-регулирующего органа трубопроводных магистралей и газогорелочных устройств с рабочей средой в виде природного газа, воздуха или сжиженного нефтяного газа с давлением до 0,6 МПа.
Соответствие:
Декларация о соответствии TC N RU Д-IT.АИ30.В.04140 по 26.03.2018г.
Фланцевые соединения по ГОСТ 12820-80.
Технические данные:
Виды используемых газов: метан, сжиженный газ (сухие газы)
Резьбовые соединения, Rp (латунный корпус) DN 15 ÷ DN 25 согласно EN 10226
Резьбовые соединения, Rp DN 20 ÷ DN 50 согласно EN 10226
Фланцевые соединения PN 16 DN 25 ÷ DN 300 согласно ГОСТ Р 54432-2011
Температура окружающей среды от -40 до +60°С
Напряжение 12В пост. тока, 24В пост. тока, 230В/50-60 Гц
Максимальное рабочее давление 0,05; 0,6 МПа
Время закрытия <1 с
Класс герметичности А
Степень защиты IP65
Материал сплав алюминия
ДОКУМЕНТАЦИЯ:
Модификации:
Модификация
DN
Соед-ние
P.max, МПа
Напряжение
C002C 008
15
резьба
0.05
230 В 50–60 Гц
C002C0000 008
15
резьба
0.6
230 В 50–60 Гц
C003C 008
20
резьба
0.05
230 В 50–60 Гц
CM03C 008
20
резьба
0.05
230 В 50–60 Гц
C003C0000 008
20
резьба
0.6
230 В 50–60 Гц
CM03C0000 008
20
резьба
0.6
230 В 50–60 Гц
C004C 008
25
резьба
0.05
230 В 50–60 Гц
CM04C 008
25
резьба
0.05
230 В 50–60 Гц
CM25C 008
25
фланец
0.05
230 В 50–60 Гц
C004C0000 008
25
резьба
0.6
230 В 50–60 Гц
CM04C0000 008
25
резьба
0.6
230 В 50–60 Гц
CM25C0000 008
25
фланец
0.6
230 В 50–60 Гц
CM05C 008
32
резьба
0.05
230 В 50–60 Гц
CM32C 008
32
фланец
0.05
230 В 50–60 Гц
CM05C0000 008
32
резьба
0.6
230 В 50–60 Гц
CM32C0000 008
32
фланец
0.6
230 В 50–60 Гц
CM06C 008
40
резьба
0.05
230 В 50–60 Гц
CM40C 008
40
фланец
0.05
230 В 50–60 Гц
CM06C0000 008
40
резьба
0.6
230 В 50–60 Гц
CM40C0000 008
40
фланец
0.6
230 В 50–60 Гц
CM07C 008
50
резьба
0.05
230 В 50–60 Гц
CM50C 008
50
фланец
0.05
230 В 50–60 Гц
CM07C0000 008
50
резьба
0.6
230 В 50–60 Гц
CM50C0000 008
50
фланец
0.6
230 В 50–60 Гц
CX08C 008
65
фланец
0.05
230 В 50–60 Гц
CX08C0000 008
65
фланец
0.6
230 В 50–60 Гц
CX09C 008
80
фланец
0.05
230 В 50–60 Гц
CX09C0000 008
80
фланец
0.6
230 В 50–60 Гц
CX10C 008
100
фланец
0.05
230 В 50–60 Гц
CX10C0000 008
100
фланец
0.6
230 В 50–60 Гц
CX11C 008
125
фланец
0.05
230 В 50–60 Гц
CX11C0000 008
125
фланец
0.6
230 В 50–60 Гц
CX12C 008
150
фланец
0.05
230 В 50–60 Гц
CX12C0000 008
150
фланец
0.6
230 В 50–60 Гц
CX13C 008
200
фланец
0.05
230 В 50–60 Гц
CX13C0000 008
200
фланец
0.6
230 В 50–60 Гц
CX15C 008
300
фланец
0.05
230 В 50–60 Гц
CX15C0000 008
300
фланец
0.6
230 В 50–60 Гц
