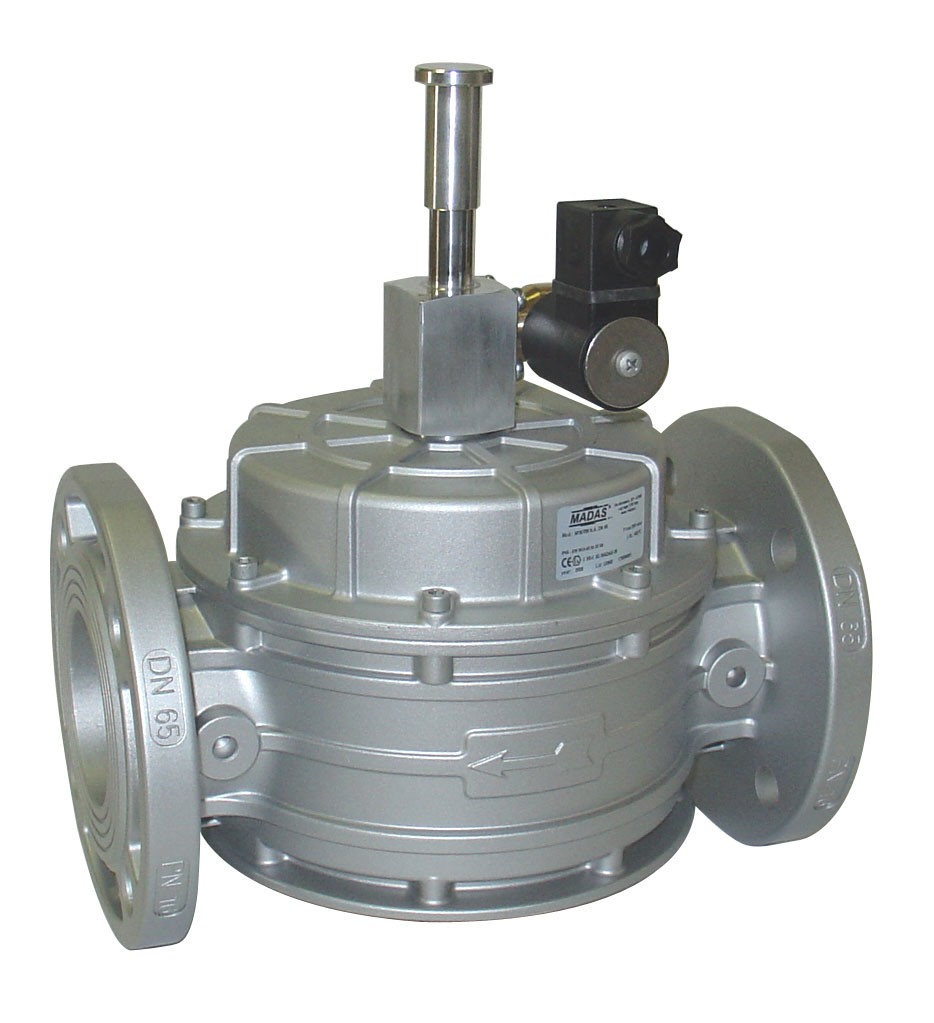

M16/RMO N.A. - M16/RM N.A.
Электромагнитный клапан серии M16/RMO N.A. или M16/RM N.A. представляет собой быстродействующий, нормально открытый клапан с ручным взводом.
Открытие клапана производится только вручную, с помощью рычага взвода. Клапан предназначен для использования в качестве запорно-регулирующего органа трубопроводных магистралей и газогорелочных устройств с рабочей средой в виде природного газа, воздуха или сжиженного нефтяного газа с давлением до 0,6 МПа.
Соответствие:
Декларация о соответствии TC N RU Д-IT.АИ30.В.04140 по 26.03.2018г.
Фланцевые соединения по ГОСТ 12820-80.
Технические данные:
Виды используемых газов: метан, сжиженный газ, азот, воздух (сухие газы)
Резьбовые соединения, Rp (латунный корпус): DN 15 ÷ DN 25 согласно EN 10226
Резьбовые соединения, Rp: DN 20 ÷ DN 50 согласно EN 10226
Фланцевые соединения PN 16: DN 25 ÷ DN 200 согласно ГОСТ Р 54432-2011
Температура окружающей среды: от -40 до +60°С
Напряжение питания: 12В пост. тока, 24В пост. тока, 230В/50-60 Гц
Максимальное рабочее давление: 0,05; 0,6 МПа
Время закрытия: <1 с
Класс герметичности А
Степень защиты: IP65
Материал: сплав алюминия
ДОКУМЕНТАЦИЯ:
Модификации:
Модификация
DN
Соед-ние
P.max, МПа
Напряжение
RO02 008
15
резьба
0.05
230 В 50–60 Гц
RO020000 008
15
резьба
0.6
230 В 50–60 Гц
RO03 008
20
резьба
0.05
230 В 50–60 Гц
RM03 008
20
резьба
0.05
230 В 50–60 Гц
RO030000 008
20
резьба
0.6
230 В 50–60 Гц
RM030000 008
20
резьба
0.6
230 В 50–60 Гц
RO04 008
25
резьба
0.05
230 В 50–60 Гц
RM04 008
25
резьба
0.05
230 В 50–60 Гц
RM25 008
25
фланец
0.05
230 В 50–60 Гц
RO040000 008
25
резьба
0.6
230 В 50–60 Гц
RM040000 008
25
резьба
0.6
230 В 50–60 Гц
RM250000 008
25
фланец
0.6
230 В 50–60 Гц
RTA05 008
32
резьба
0.05
230 В 50–60 Гц
RM05 008
32
резьба
0.05
230 В 50–60 Гц
RM32 008
32
фланец
0.05
230 В 50–60 Гц
RM050000 008
32
резьба
0.6
230 В 50–60 Гц
RM320000 008
32
фланец
0.6
230 В 50–60 Гц
RTA06 008
40
резьба
0.05
230 В 50–60 Гц
RM06 008
40
резьба
0.05
230 В 50–60 Гц
RM40 008
40
фланец
0.05
230 В 50–60 Гц
RM060000 008
40
резьба
0.6
230 В 50–60 Гц
RM400000 008
40
фланец
0.6
230 В 50–60 Гц
RM07 008
50
резьба
0.05
230 В 50–60 Гц
RM50 008
50
фланец
0.05
230 В 50–60 Гц
RM070000 008
50
резьба
0.6
230 В 50–60 Гц
RM500000 008
50
фланец
0.6
230 В 50–60 Гц
EX 08 008
65
фланец
0.05
230 В 50–60 Гц
EX080000 008
65
фланец
0.6
230 В 50–60 Гц
EX 09 008
80
фланец
0.05
230 В 50–60 Гц
EX090000 008
80
фланец
0.6
230 В 50–60 Гц
EX 10 008
100
фланец
0.05
230 В 50–60 Гц
EX100000 008
100
фланец
0.6
230 В 50–60 Гц
EX 11 008
125
фланец
0.05
230 В 50–60 Гц
EX110000 008
125
фланец
0.6
230 В 50–60 Гц
EX 12 008
150
фланец
0.05
230 В 50–60 Гц
EX120000 008
150
фланец
0.6
230 В 50–60 Гц
EX 13 008
200
фланец
0.05
230 В 50–60 Гц
EX130000 008
200
фланец
0.6
230 В 50–60 Гц
