Дроссельные заслонки

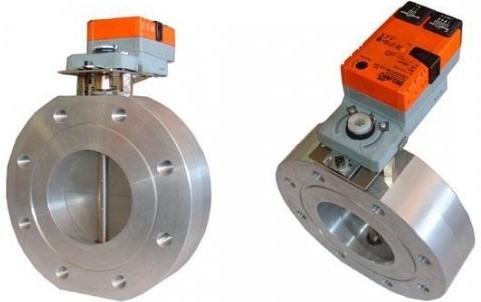

RGSF

Заслонки регулирующие серии RGSF разработаны для контроля объема газа, поступающего к горелке с модулирующей частотой на одну или две прогрессирующие стадии.
Заслонки управляются электро механизмом, который определяет положение дросселя; время движения зависит от типа используемого серводвигателя.
Применение:
•  применяются для горячего воздуха, природного газа, бытового газа, сжиженного нефтяного газа, и других горючих неагрессивных материалов.
• низкие потери давления
• минимальный уровень необходимого техобслуживания
• соотношение модуляции 1:10
Заслонка регулирующая должна быть установлена между двумя фланцами, в соответствии с нормативом EN-1092; в качестве уплотнителя могут использоваться эластичные прокладки из паронита или резины. Длина участков на входе и выходе должна составлять 2хDN.
Соответствие:
Декларация о соответствии TC N RU Д-IT.АИ30.В.04140 по 26.03.2018г.

Технические данные:

Применение метан, сжиженный газ, азот, воздух (сухие газы)
Cоединения DN 50 ÷ DN 200 межфланцевое согласно ГОСТ Р 54432-2011
Температура окружающей среды от -40 до +70°С
Максимальное рабочее давление 50,0 кПа
Максимальный перепад давления 10,0 кПа
Регулируемый угол 90°
Материал корпуса алюминий
Материал вала нержавеющая сталь
Материал уплотнения NBR (маслостойкая резина)

Модификации:

Модификация
DN
Соед-ние
P.max, МПа
Сфери-
ческая зона
RG50SF30 008
50
фланец
0.05
30
RG65SF30 008
65
фланец
0.05
30
RG80SF30 008
80
фланец
0.05
30
RG100SF30 008
100
фланец
0.05
30
RG125SF30 008
125
фланец
0.05
30
RG150SF30 008
150
фланец
0.05
30
RG200SF30 008
200
фланец
0.05
30

ДОКУМЕНТАЦИЯ:Скачать
