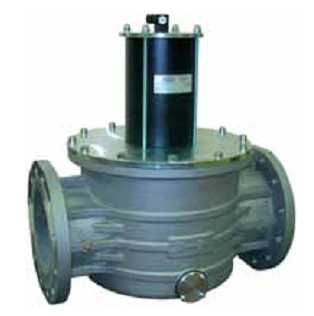

EVP/NC с датчиком положения

EVP/NC - автоматические нормально закрытые двухпозиционные электромагнитные клапаны, которые открываются при поступлении напряжения на катушку и закрываются при его отсутствии. Предназначены для использования в системах дистанционного управления газогорелочных устройств паровых и водогрейных котлов, теплогенераторов и технологических трубопроводных системах для управления потоком газа в качестве запорно-регулирующих органов и органов безопасности. Клапаны могут работать в системе автоматического контроля герметичности газогорелочных устройств.


Клапан снабжен датчиком положения, благодаря которому можно выводить сигнал положения клапана (закрыт/открыт).
Версия для биогаза, пример: EVP50B0036 608
Декларация о соответствии TC N RU Д-IT.АИ30.В.04140 по 26.03.2018г.

Технические данные:

Виды используемых газов: метан, сжиженный газ, азот, воздух (сухие газы)
Резьбовые соединения, Rp: DN 15 ÷ DN 50 согласно EN 10226
Фланцевые соединения PN16: DN 32 ÷ DN 200 согласно ГОСТ Р 54432-2011
Максимальное рабочее давление: 0,036-0,1-0,3-0,6 МПа
Температура окружающей среды: от -40 до +60°С
Напряжение: 12В пост. тока, 24В пост. тока, 110В/50 Гц, 230В/50-60 Гц
Время закрытия: <1 с
Класс герметичности А
Степень защиты: IP65
Материал алюминий

ДОКУМЕНТАЦИЯ:Скачать

Модификации:

Модификация
DN
Соед-ние
P.max, МПа
EVP020036 008
15
резьба
0.036
EVP020036 108
15
резьба
0.1
EVP020036 308
15
резьба
0.3
EVP020036 608
15
резьба
0.6
EVP030036 008
20
резьба
0.036
EVP030036 108
20
резьба
0.1
EVP030036 308
20
резьба
0.3
EVP030036 608
20
резьба
0.6
EVPC040036 008
25
резьба
0.036
EVPC250036 008
25
фланец
0.036
EVP040036 108
25
резьба
0.1
EVP250036 108
25
фланец
0.1
EVP040036 308
25
резьба
0.3
EVP250036 308
25
фланец
0.3
EVP040036 608
25
резьба
0.6
EVP250036 608
25
фланец
0.6
EVPC050036 008
32
резьба
0.036
EVPC320036 008
32
фланец
0.036
EVPC050036 108
32
резьба
0.1
EVPC320036 108
32
фланец
0.1
EVP050036 308
32
резьба
0.3
EVP320036 308
32
фланец
0.3
EVP050036 608
32
резьба
0.6
EVP320036 608
32
фланец
0.6
EVPC060036 008
40
резьба
0.036
EVPC400036 008
40
фланец
0.036
EVPC060036 108
40
резьба
0.1
EVPC400036 108
40
фланец
0.1
EVP060036 308
40
резьба
0.3
EVP400036 308
40
фланец
0.3
EVP060036 608
40
резьба
0.6
EVP400036 608
40
фланец
0.6
EVPC070036 008
50
резьба
0.036
EVPC500036 008
50
фланец
0.036
EVPC070036 108
50
резьба
0.1
EVPC500036 108
50
фланец
0.1
EVP070036 308
50
резьба
0.3
EVP500036 308
50
фланец
0.3
EVP070036 608
50
резьба
0.6
EVP500036 608
50
фланец
0.6
EVPС080036 008
65
фланец
0.036
EVP080036 308
65
фланец
0.3
EVP080036 608
65
фланец
0.6
EVPC080036 108
65
фланец
0.1
EVPС090036 008
80
фланец
0.036
EVP090036 308
80
фланец
0.3
EVP090036 608
80
фланец
0.6
EVPC090036 108
80
фланец
0.1
EVPC100036 008
100
фланец
0.036
EVPC100036 308
100
фланец
0.3
EVP100036 608
100
фланец
0.6
EVPC100036 108
100
фланец
0.1
EVP110036 008
125
фланец
0.036
EVP110036 108
125
фланец
0.1
EVP110036 308
125
фланец
0.3
EVP110036 608
125
фланец
0.6
EVP120036 008
150
фланец
0.036
EVP120036 108
150
фланец
0.1
EVP120036 308
150
фланец
0.3
EVP120036 608
150
фланец
0.6
EVP130036 008
200
фланец
0.036
EVP130036 108
200
фланец
0.1
EVP130036 308
200
фланец
0.3
EVP130036 608
200
фланец
0.6
