Паровые котлы серии ДЕ

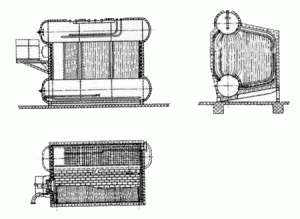

Газомазутные вертикально-водотрубные паровые котлы с естественной циркуляцией серии ДЕ, производительностью 4, 6.5, 10, 16 и 25т/ч предназначены для выработки насыщенного или перегретого пара, используемого на технологические нужды промышленных предприятий, в системах отопления, вентиляции и горячего водоснабжения. Котлы ДЕ поставляются транспортабельным блоком, включающим верхний и нижний барабаны с внутрибарабанными устройствами, трубную систему экранов и конвективного пучка (в случае необходимости - пароперегреватель), опорную раму. При их установке затрачиваются минимальные средства.
По желанию Заказчика котлы комплектуются вентиляторами, дымососами и комплектом средств управления как отечественного, так и импортного исполнения.
Средний срок службы котлов между капитальными ремонтами при числе часов использования установленной мощности 2500 ч/г - 3 года, средний срок службы до списания - 20 лет.
Технические характеристики
| Заводское обозначение котла | Вид топлива | Паро- производи- тельность, т/ч |
Давление пара, МПа | Темпе- ратура, С |
КПД, % | Габаритные размеры,мм | Масса котла, кг | |||
|---|---|---|---|---|---|---|---|---|---|---|
| L | B | H | ||||||||
| Газ | Мазут | Длина | Ширина | Высота | ||||||
| ДЕ-1-14 Г | Газ | 1.0 | 1,4 | 194 | 93 | 90 | 3240 | 1900 | 2645 | 6600 |
| ДЕ-1-14 ГМ | Газ, маз. | 1.0 | 1,3 | 194 | 90 | 88 | 2830 | 1900 | 2645 | 6600 |
| ДСЕ-2,5-14 ГМ | Газ, маз. | 2.5 | 1,3 | 194 | 90 | 88 | 4265 | 2400 | 3160 | 6725 |
| ДЕ-4-14 ГМ-О | Газ, маз | 4.0 | 1,3 | 194 | 92,1 | 89,9 | 4195 | 3980 | 5050 | 12506 |
| ДЕ-6,5-14 ГМ-О | Газ, маз. | 6.5 | 1,3 | 194 | 92,2 | 89,8 | 4800 | 3980 | 5050 | 13908 |
| ДЕ-10-14-225ГМ-О | Газ, маз. | 6.5 | 1,3 | 225 | 91,9 | 90,8 | 6530 | 3980 | 5050 | 15520 |
| ДЕ-10-14 ГМ-О | Газ, маз. | 10.0 | 1,3 | 194 | 93,2 | 91,3 | 6530 | 3980 | 5050 | 17681 |
| ДЕ-16-14-225 ГМ-О | Газ, маз. | 16.0 | 1,3 | 225 | 91,2 | 89,9 | 8655 | 5205 | 6050 | 21600 |
| ДЕ-16-14 ГМ-О | Газ, маз. | 16.0 | 1,3 | 194 | 93 | 90.1 | 8655 | 5205 | 6050 | 20743 |
| ДЕ-25-14-255 ГМ-О | Газ, маз. | 25.0 | 1,3 | 225 | 92 | 90.6 | 10195 | 5315 | 6095 | 27400 |
| ДЕ-25-14 ГМ-О | Газ, маз. | 25.0 | 1,3 | 194 | 94,5 | 90,93 | 12363 | 5340 | 5967 | 32415 |
Запасные части к котлам
| Тип котла | Трубы кипятильные вес, кг. | Трубы экранные вес, кг. | Полн.к-т вес, кг. | Барабан верх. вес, кг. | Барабан нижн. вес, кг. | Трубы опуск. переп. вес, кг. |
|---|---|---|---|---|---|---|
| ДЕ 4-14 | 1700 | 1000 | 2700 | 1001 | 989 | |
| ДЕ 6.5-14 | 1200 | 1800 | 3000 | 1234 | 1217 | |
| ДЕ 10-14 | 2430 | 2070 | 4500 | 1678 | 1654 | |
| ДЕ 16-14 | 3720 | 2460 | 6200 | 2100 | 2082 | 120 |
| ДЕ 25-14 | 4300 | 3300 | 7600 | 2528 | 2300 | 200 |
| ДЕ 25-14-225 | 2551 | 2540 | ||||
| ДЕ 16-24 | 3702 | 3656 |
Стандартный комплект котлоагрегатов серии ДЕ
| Заводское обозначение котла | Автоматика | Экономайзер | Вентилятор | Дымосос | Горелочное устройство | |
|---|---|---|---|---|---|---|
| Чугунные | Стальной | |||||
| ДЕ-1-14 Г | + | --- | ЭПС-7.5 | ВД 2.8/1500 | Д-3.5 М/1500 | ГГ-1 |
| ДЕ-1-14 ГМ | + | --- | ЭПС-7.5 | ВД 2.8/1500 | Д-3.5 М/1500 | ГГ-1 |
| ДСЕ-2.5-14 ГМ | + | ЭБ2-94 И | БВЭС-1-2 | ВД 2.8/3000 | ДН-6.3/1500 | ГГ-2 |
| ДЕ-4-14 ГМО | + | ЭБ2-94 И | БВЭС-1-2 | ВДН 8/1000 | ВДН-9/1000 | ГМ-2.5 |
| ДЕ-6.5-14 ГМ-О | + | ЭБ-2-142-И | БВЭС-11-2 | ВДН-9/1000 | ВДН-11.2/1000 | ГМ-4.5 |
| ДЕ-10-14-225 ГМ-О | + | ЭБ-2-200И | БВЭС-111-2 | ВДН-10/1000 | ВДН-10/1500 | ГМ-7 |
| ДЕ-10-14 ГМ-О | + | ЭБ-2-200И | БВЭС-111-2 | ВДН-10/1000 | ВДН-10/1500 | ГМ-7 |
| ДЕ-16-14-225 ГМ-О | + | ЭБ-1-330И | БВЭС-IV-1 | ВДН-9/1500 | ВДН-11.2/1500 | ГМ-10 |
| ДЕ-16-14 ГМ-О | + | ЭБ-1-330И | БВЭС-IV-1 | ВДН-9/1500 | ВДН-11.2/1500 | ГМ-10 |
| ДЕ-25-14-225 ГМ-О | + | ЭБ-1-808И | БВЭС-IV-1 | ВДН-11.2/1500 | ВДН-12.5/1500 | ГМП-1 |
| ДЕ-25-14 ГМ-О | + | ЭБ-1-808И | БВЭС-V-1 | ВДН-11.2/1500 | ВДН-12.5/1500 | ГМП-16 |
